基于城商银行核心系统应用场景存储选型实践 设备测试篇

字数 1794阅读 3634评论 6赞 8

s 存储设备作为数据中心最核心、最重要的基础设施,重要性不言而喻,是数据中心整体容灾解决方案中的关键环节,需要与服务器、数据库及应用架构等容灾技术相兼容和匹配。因此,银行在进行数据中心存储设备选型时必须进行POC测试验证,以验证备选存储设备的功能、性能及解决方案的可行性。 笔者所在行对多家传统及国产存储高端全闪存储进行了POC测试,并根据测试结果择优选择了华为OceanStor 18 000 系列高端全闪存储,自2020年6月投产上线后至今运行情况良好,未出现任何异常。

本文以城商行新一代核心业务系统建设项目为背景,根据核心业务系统应用数据存储需求,详述存储设备选型过程中的设备测试方法及重点内容,以期为同业进行关键应用系统存储设备选型测试提供有益参考。

全文共分为3个部分:需求分析及设备选型思路篇、设备测试篇、设备选型经验和效果篇;本文为第二部分设备测试篇。

一、存储设备测试基本情况

存储设备是数据中心最宝贵的硬件资源,在选型阶段、设备采购入场后及投产使用前,一定要采取充分手段对硬件设备进行反复充分的测试验证,确保设备能够满足业务运行需求。笔者所在城市商业银行对多家传统及国产存储高端全闪存储进行了POC测试,并根据测试结果择优选择了华为OceanStor 1 8000 系列高端全闪存储, 以下主要展示针对于华为OceanStor 1 8000 系列高端全闪存储设备的测试情况。

针对本次存储设备选型,测试案例主要涉及功能、性能及厂商推荐用例三个方面。本次存储选型,必须结合行内核心应用系统对存储进行测试,从功能及性能两大方面,验证存储是否满足核心系统业务要求。

二、测试逻辑拓扑

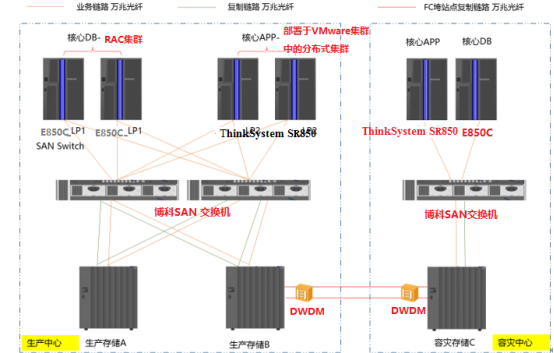

三、测试物理拓扑


如上图所示: 浪潮商用 Power小型机(型号:E850C)共计2台,其中生产环境1台,容灾中心1台,每台小型机划分为2个Lpar逻辑分区,部署Oracle RAC集群数据库,软件版本为Oracle 19.3.6;联想x86服务器(型号:ThinkSystem SR850)两台,其中生产环境1台,容灾中心1台,每台x86服务器安装VMware vSphere6.5虚拟化操作系统后划分多个RedHat Linux虚拟机,部署应用程序,操作系统版本为:RedHat Linux 7.4。

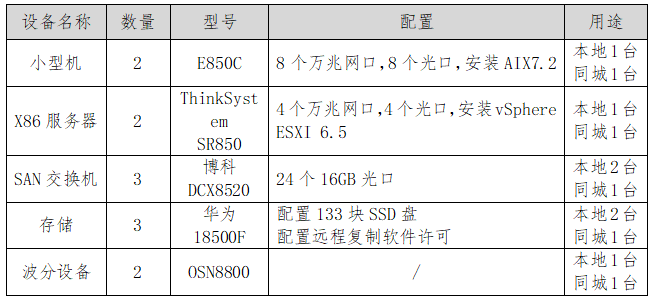

四、 测试设备清单

五、测试要求

存储测试主要分为“功能测试”及“性能测试”两方面,其中:

“功能测试”将从功能性、可靠性、可维护性等方面,对存储设备进行全面测试,存储及整体解决方案需支持行方核心系统全业务流程,并实现存储设备容灾切换等功能,要求功能测试结果完全满足我行核心架构功能需求。

“性能测试”需使用行内认可的第三方性能测试软件,模拟核心应用系统业务流,对存储设备进行高压力场景下的性能测试,要求性能测试结果不低于我行现有核心架构下的性能且满足我行未来5-10年业务发展需要。

六、测试过程及结果

(一)破坏性及冗余性测试

1.硬盘故障测试

2.控制器故障测试

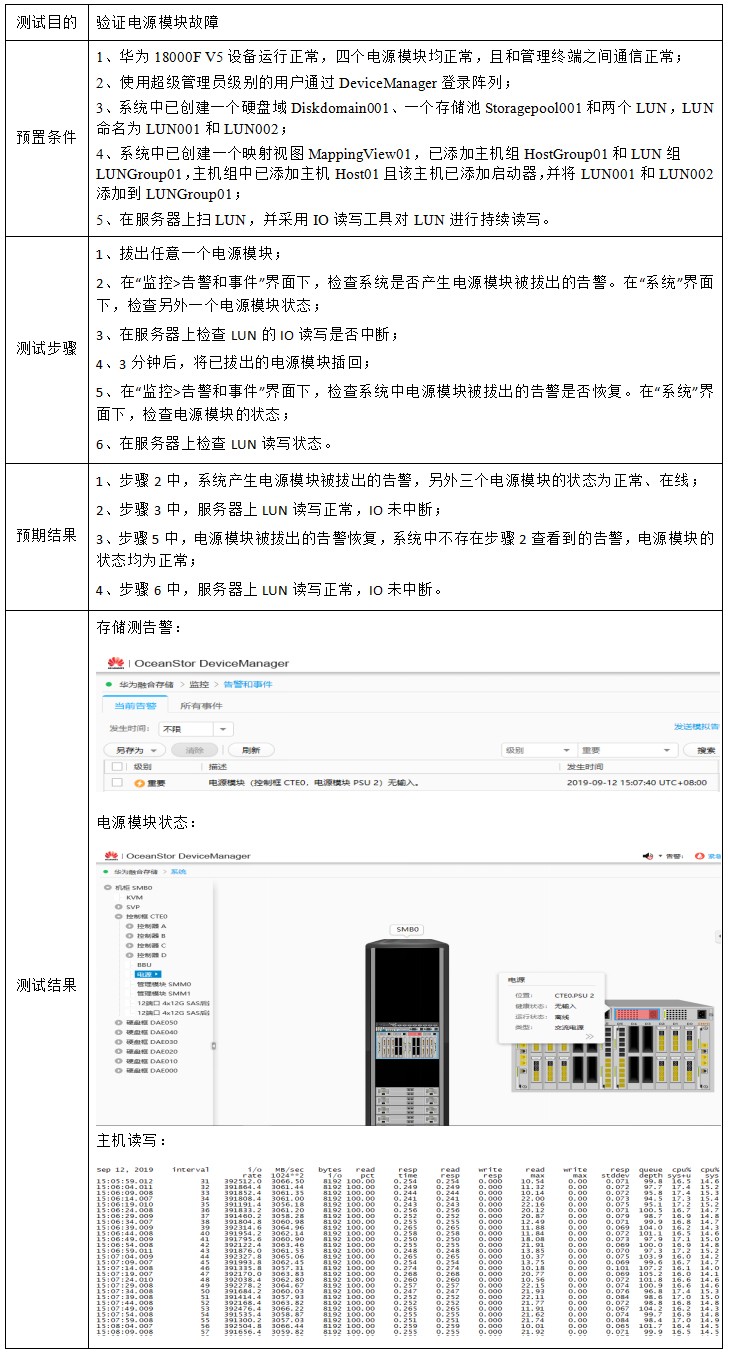

3.电源模块故障测试

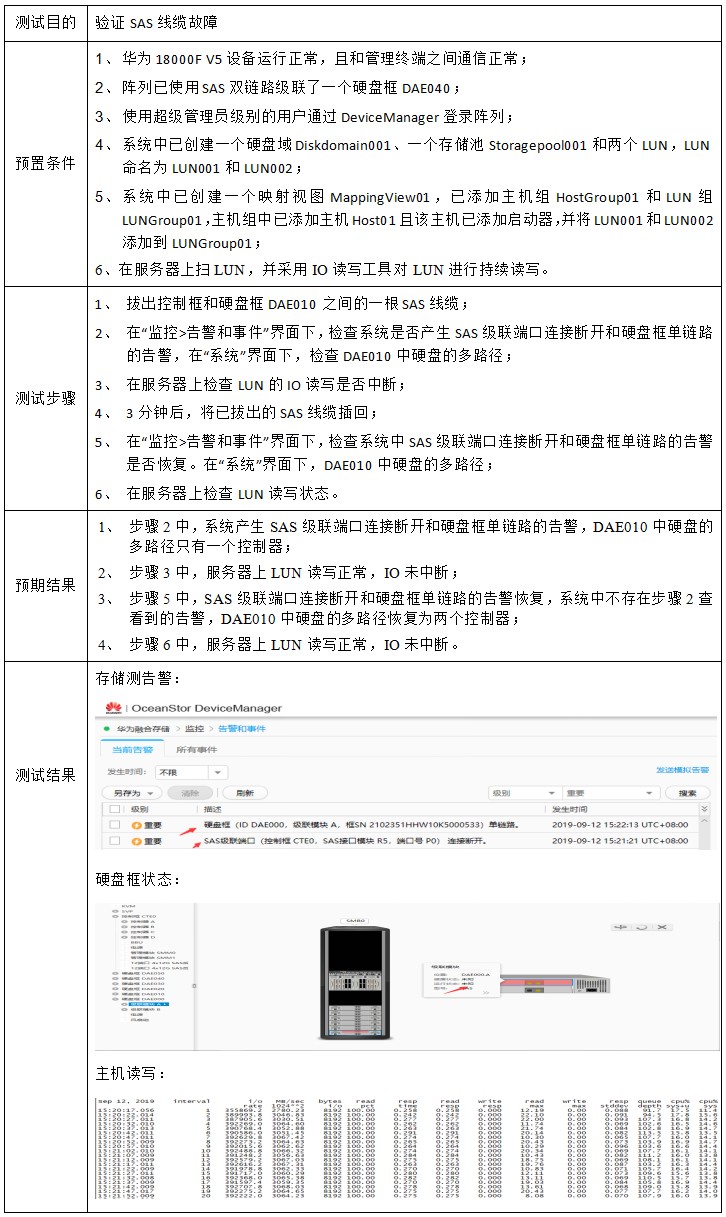

4.SAS级联线缆故障测试

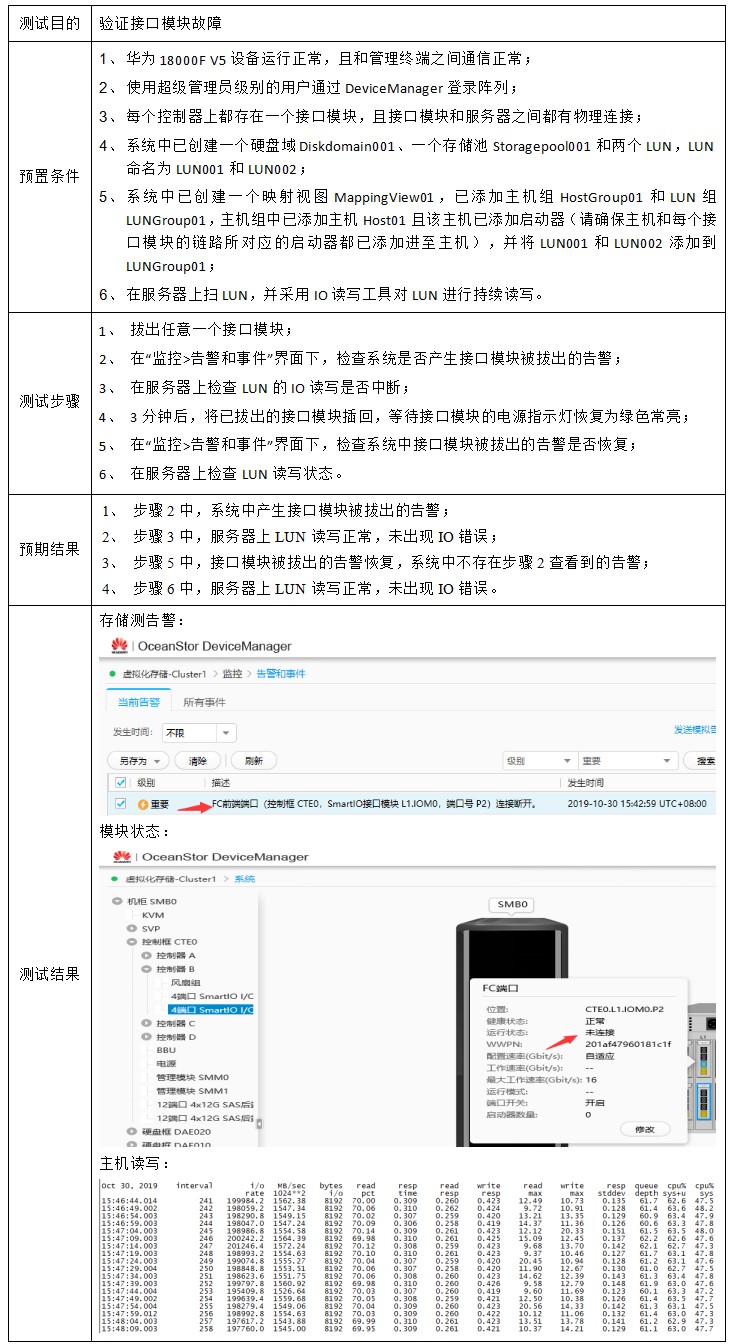

5.接口模块故障测试

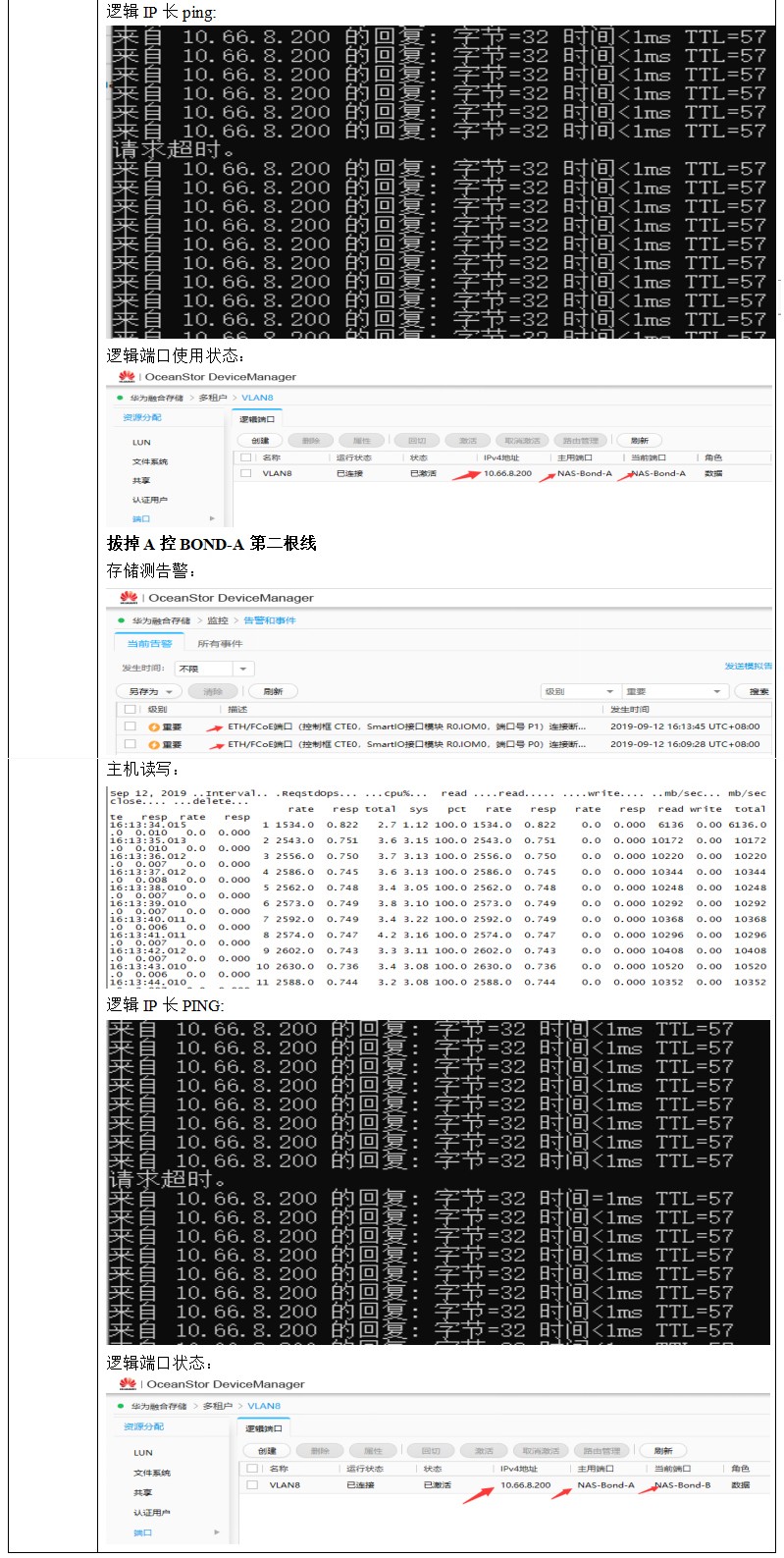

6.逻辑端口模块故障测试(只适用于NAS业务)

(二)IOPS性能测试

1.8KB 100%随机读命中为0

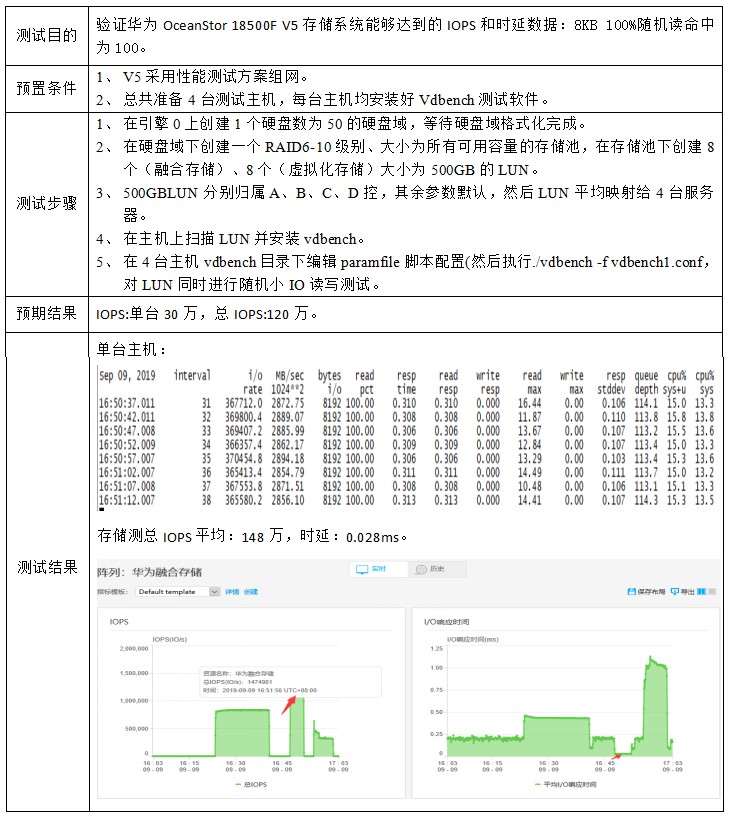

2.8KB 100%随机读命中为100

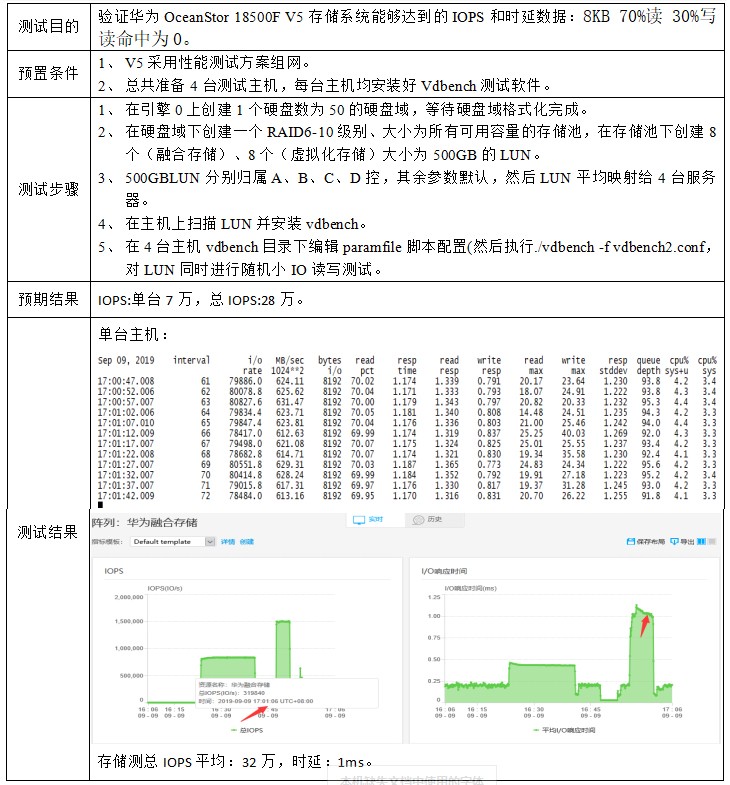

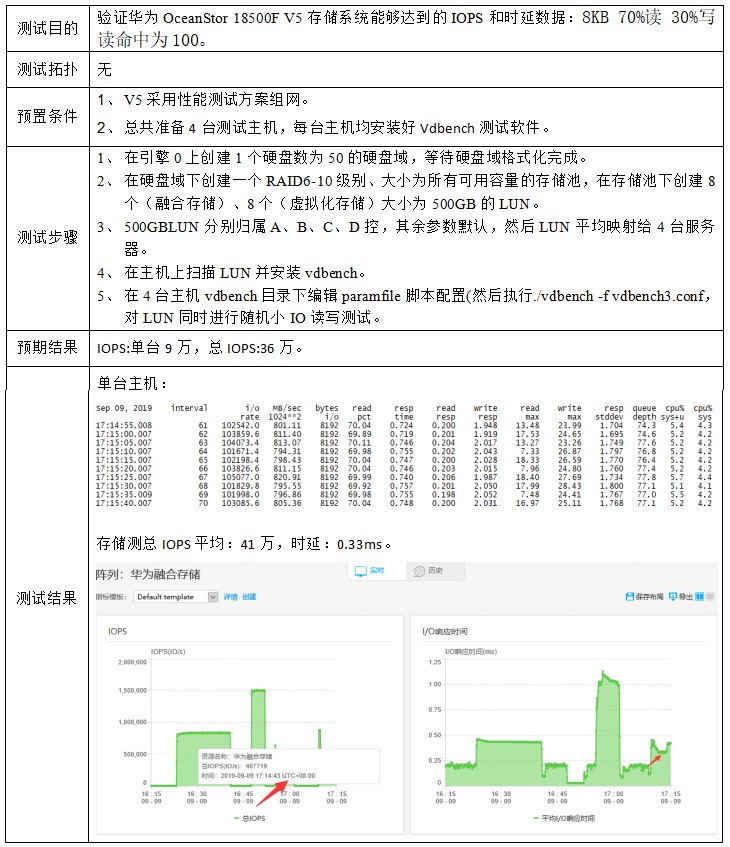

3.8KB 70%读30%写读命中为0

4.8KB 70%读30%写读命中为100

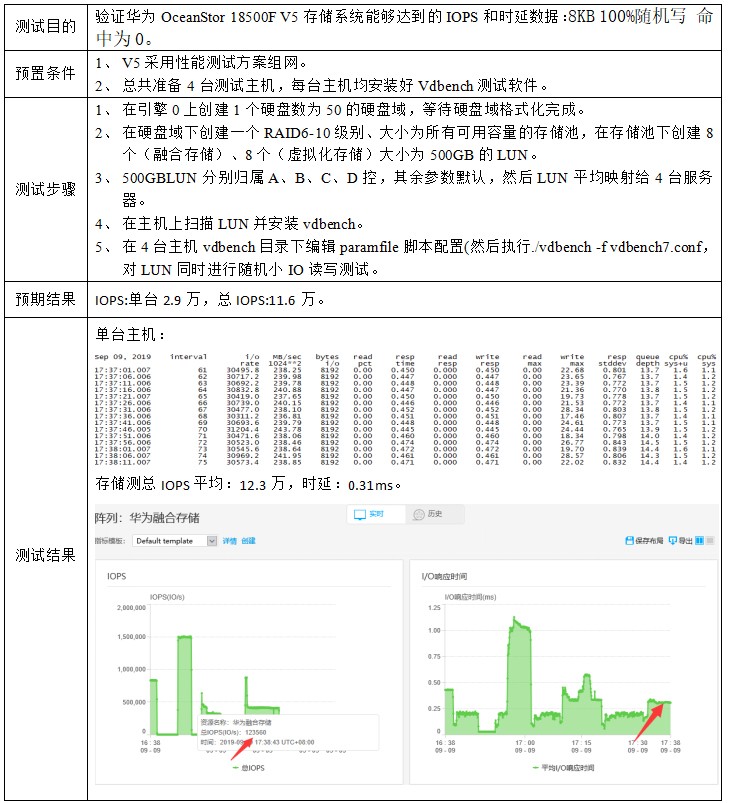

5.8KB 100%随机写命中为0

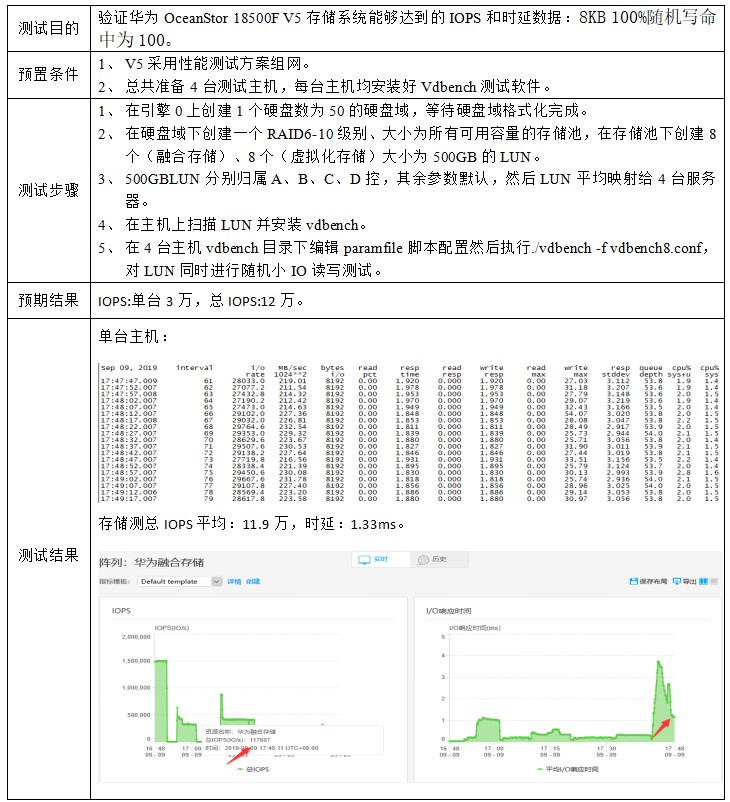

6.8KB 100%随机写命中为100

(三)存储写带宽性能测试验证

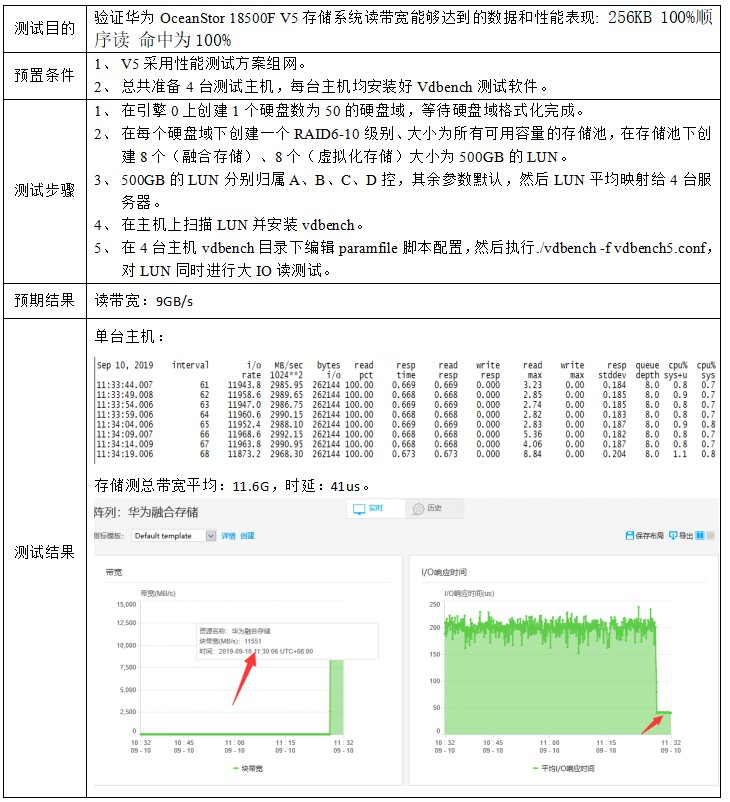

(四)存储读带宽性能测试验证

(五)测试结果

七、总结

根据上述测试思路及测试方法,通过对华为OceanStor 18 000 系列高端全闪存储设备进行了充分的POC测试,为生产数据中心建设及两地三中心灾备建设打下了坚实的技术基础。基于良好的测试结果,我行最终选择了7 台华为OceanStor 18 000 系列高端全闪存储设备构建了核心类和重要类业务系统两套本地双活、管理支撑类及虚拟化应用类3台本地单机模式部署的存储架构。具体的设备选型经验与实际实现的运行效果,可以阅读第三部分:设备选型经验和效果篇。希望可以对同业有所帮助和参考。
