# 一、	iBMC概述
智能平台管理接口(IPMI) 是一种开放标准的硬件管理接口规范，该标准由Intel、HP、NEC、Dell和SuperMicro等公司制定。是管理基于Intel结构的企业系统中所使用的外围设备采用的一种工业标准， 用户可以利用IPMI监视服务器的物理健康特征，如温度、电压、风扇工作状态、电源状态等。基于IPMI接口标准，服务器厂商同时提供了接入操作系统的带外运维通道，实现系统乃至业务应用的远程调试。
为方便用户对服务器进行硬件管理、维护， 业界各厂家服务器都配置远程智能管理模块，如IBM (IMM)、Dell(iDRAC)、HP(iLO/LO)、Fujitsu(IRMC S2/S4)、Oracle(ILOM 3)， 华为FusionServer服务器远程管理系统是iBMC，采用华为自研管理芯片hi1710，为服务器提供全面的精细化管控。

华为服务器远程管理系统是iBMC实现以下功能：

- 方便的远程维护手段，设备运维足不出户：KVM，虚拟媒体、SOL、虚拟电源；
- 全方位采集软硬件故障信息，深入挖掘根因：FDM，黑匣子，宕机截屏；
- 智能管理，提供客户差异化特性：配置恢复、动态节能、功率封顶；
- 丰富的管理接口，更容易被三方管理软件集成：多协议管理接口、多组网场景、三方管理软件集成。

# 二、	iBMC系统管理

## 1.	iBMC系统介绍
华为iBMC系统是服务器远程管理系统，兼容服务器业界管理标准IPMI2.0规范，支持键盘、鼠标和视频的重定向、文本控制台的重定向、远程虚拟媒体、高可靠的硬件监测和管理功能。iBMC系统提供了丰富的管理功能，主要功能有：
**丰富的管理接口**
提供智能平台管理接口（IPMI，Intelligent Platform Management Interface）、命令行接口（CLI，Command-line Interface）、超文本传输安全协议（HTTPS，Hypertext Transfer Protocol Secure）和简单网络管理协议（SNMP，Simple Network Management Protocol），满足多种方式的系统集成需求。
**完全兼容IPMI1.5/IPMI2.0**
提供最标准的管理接口，可与任何标准管理系统集成。

**故障检测和告警管理**
故障检测和故障管理，保障设备7*24小时高可靠运行。

**虚拟KVM（Keyboard, Video, and Mouse）和虚拟媒体**
提供方便的远程维护手段。

**基于Web界面的用户接口**
可以通过简单的界面操作快速完成设置和查询任务。

**系统崩溃时临终截屏与录像**
分析系统崩溃原因不再无处下手。

**屏幕快照和屏幕录像**
让定时巡检变得简单轻松。

**支持DNS/LDAP**
域管理和目录服务，简化服务器管理网络。

**支持智能电源管理**
功率封顶（Power Capping）技术助您轻松提高部署密度；动态节能技术助您有效降低运营费用。

**通过LCD实现部件监控**
LCD直接从iBMC获取设备信息。用户可通过LCD查询设备状态信息及告警。

下图为iBMC系统架构：
![ux4s4ux9b7ii](/home/attachment/201901/04/3384_154656596898793.png)

## 2.	iBMC系统管理

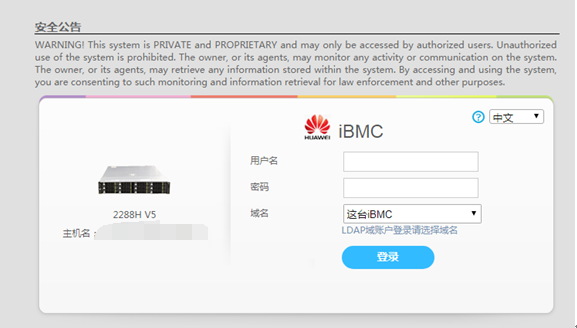

**第一步：首先通过Google浏览器进行UI界面登录。**
![0p1fec9i3x81q](/home/attachment/201901/04/3384_154656608041861.png)
访问默认地址为：https://192.168.2.100
华为V3系列服务器缺省用户名密码：root/Huawei12#$
华为V5系列服务器缺省用户名密码：Administrator/Admin@9000

**第二步：输入密码后，提示初始秘密需要修改， 建议进行修改。**
![58auurlnda3x](/home/attachment/201901/04/3384_154656610751701.png)

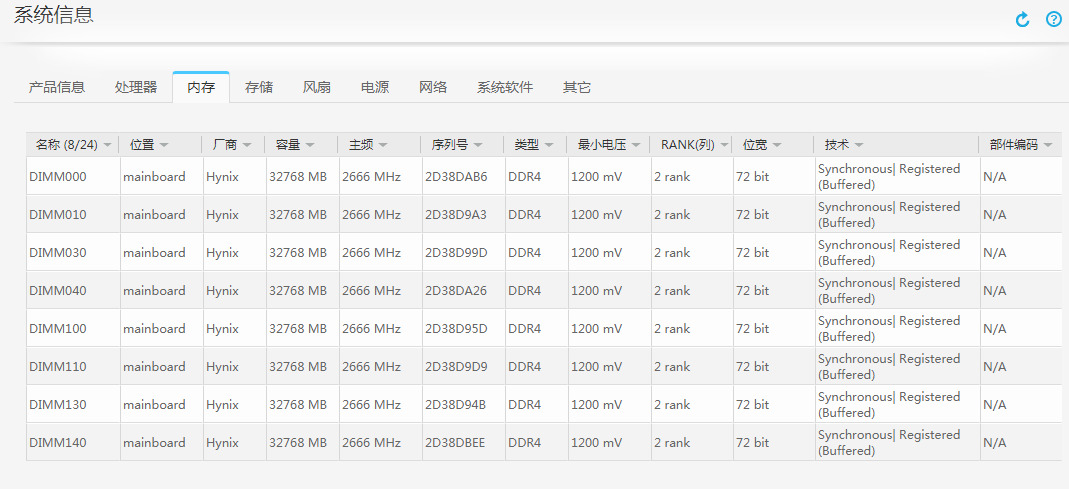

**第三步：系统登录进来后，主机信息部件、运行状态一目了然。**
![au1tc17vfwls](/home/attachment/201901/04/3384_154656613583128.png)
![bilorjjccki8](/home/attachment/201901/04/3384_154656615231221.png)
通过实时监控可以查看服务器CPU /内存/网口带宽/温度运行情况。
![o10xmxni38ev](/home/attachment/201901/04/3384_154656617419573.png)

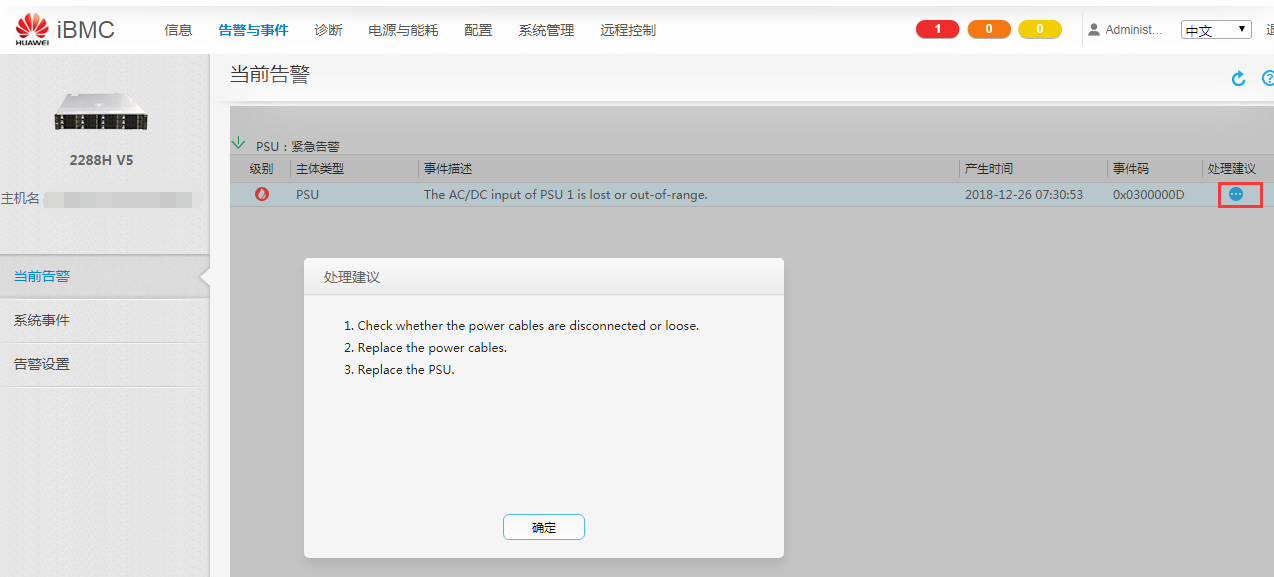

**第四步：通过告警与事件可查看服务器部件运行状态，对于IT运维人员来说至关重要。**
![x66r2m0fbtmd](/home/attachment/201901/04/3384_154656620187579.png)

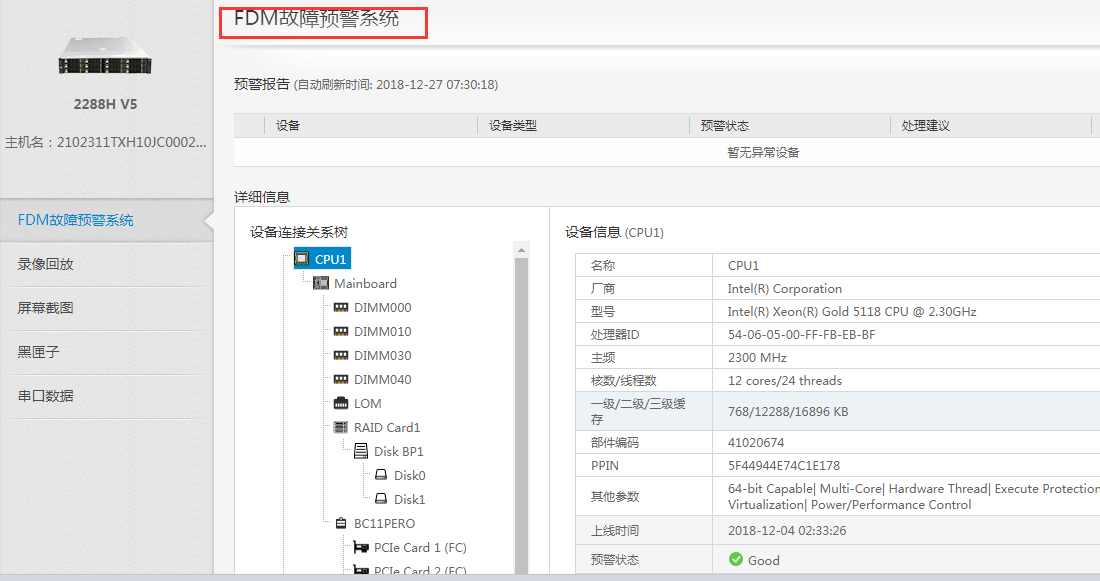

**第五步：通过诊断系统，可以进一步对设备故障进行排查分析。**
![818sn4fba5vh](/home/attachment/201901/04/3384_154656635734950.png)

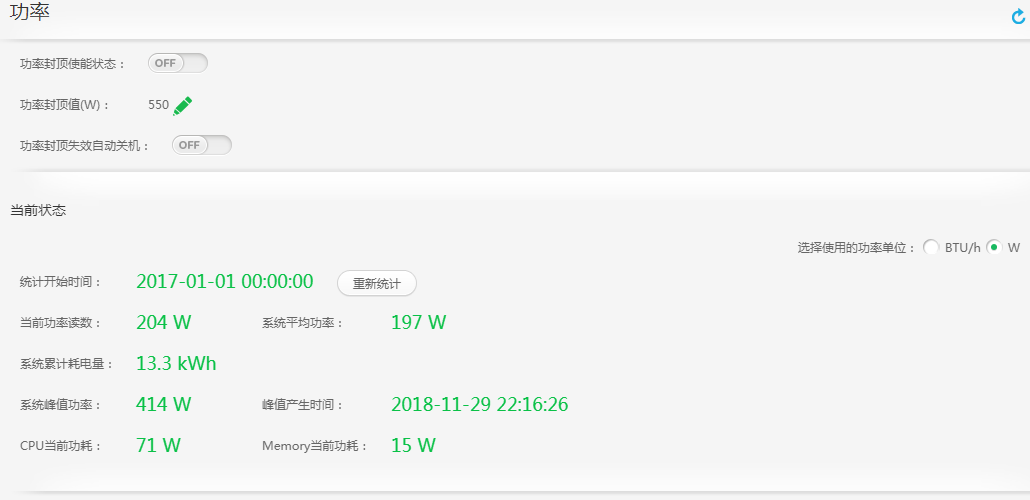

**第六步：对于电源能耗这块，IT人员可以通过远程电源控制，轻松实现服务器上电、下电等操作，免去机房嘈杂环境。还可以进行功率统计等等功能。**
![wzho2sin1ura](/home/attachment/201901/04/3384_154656642074517.png)
![48c38ihd0csn](/home/attachment/201901/04/3384_154656642129867.png)

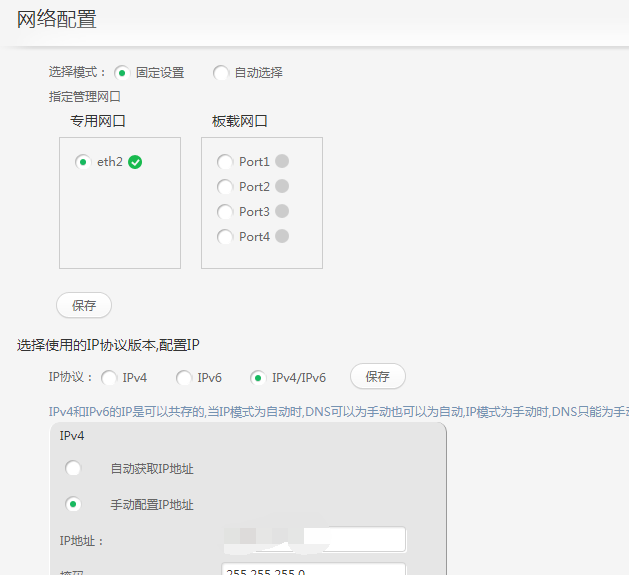

**第七步：对于配置功能模块，主要用户管理和本地用户使用较多。**
![9onnxrs4wm3j](/home/attachment/201901/04/3384_154656659098096.png)
![8c6cg5x1l7mr](/home/attachment/201901/04/3384_154656659110314.png)
**第八步：对于系统管理模块，主要是iBMC系统日志管理以及固件升级， 对于普通用户来说基本用不到。**
![9wnyplcm861e](/home/attachment/201901/04/3384_154656661929368.png)

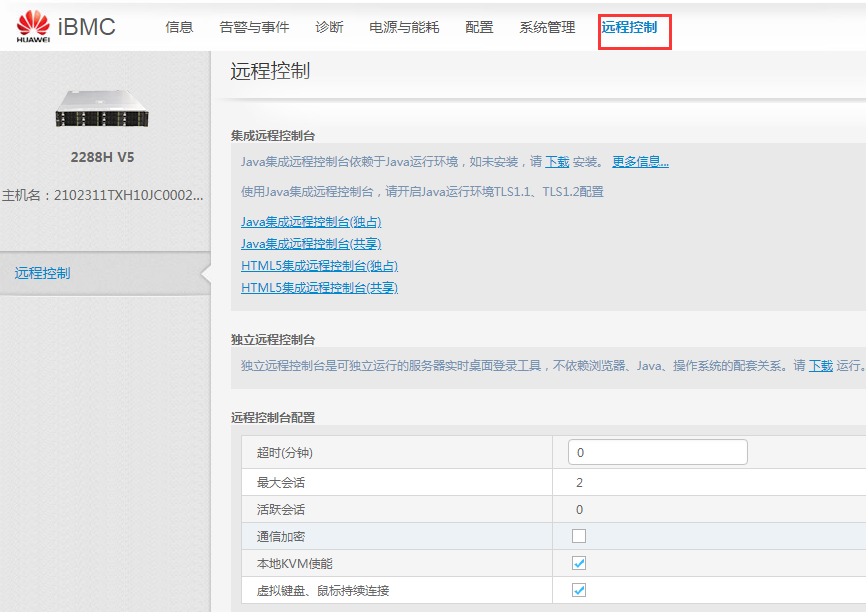

**第九步：远程控制这块， 对于IT运维人员来说太重要了，有了它再也不用趴在机房干活了！**
![z9nfwm26kn85](/home/attachment/201901/04/3384_154656664428871.png)

# 三、	iBMC 远程控制台实现RAID配置、系统安装
## 1、	华为V5服务器RAID配置

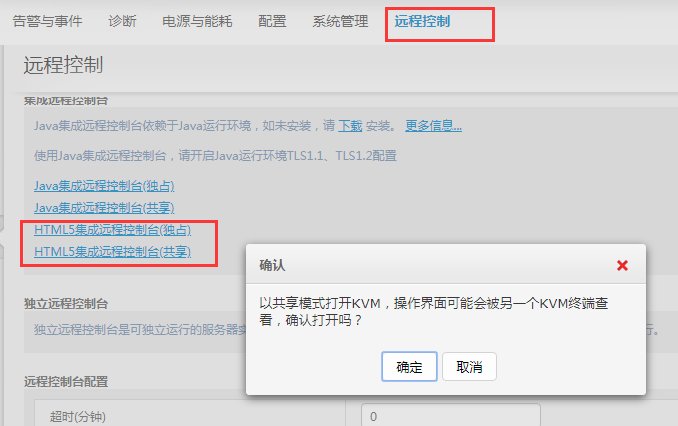

**1）、登录iBMC->远程控制->选择HTML5集成控制台 （推荐用HTML5）**
![luhtbnsu99i0](/home/attachment/201901/04/3384_154656685085834.png)

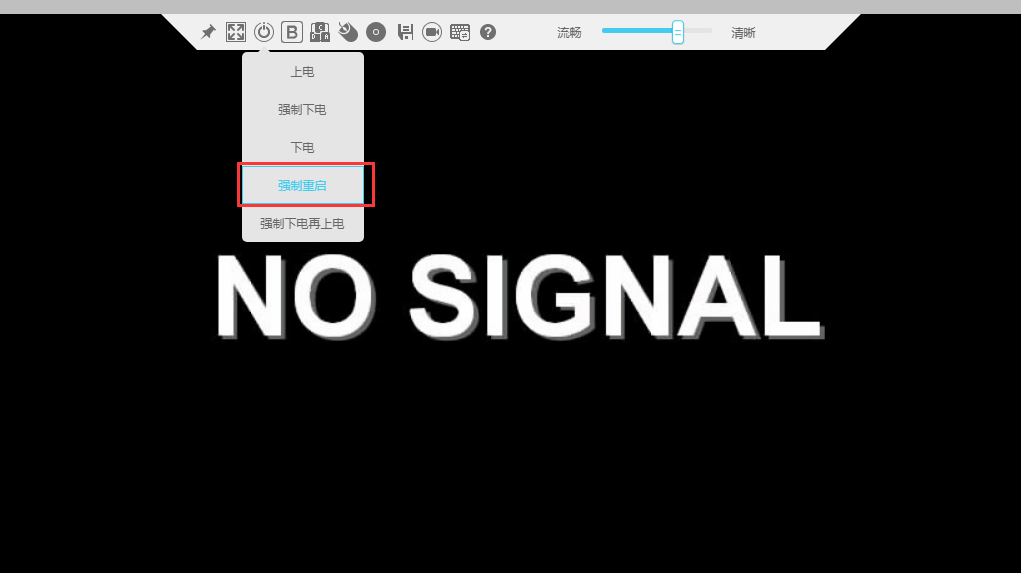

**2）、登录控制台，选择电源按钮对设备重启**
![fmk6u7jnxhzr](/home/attachment/201901/04/3384_154656688059969.png)
![qdf03x9ul4do](/home/attachment/201901/04/3384_154656690238344.png)
**3）、启动到提示界面，按F11进入Front Page**
![qs885cybmq2l](/home/attachment/201901/04/3384_154656693376577.png)

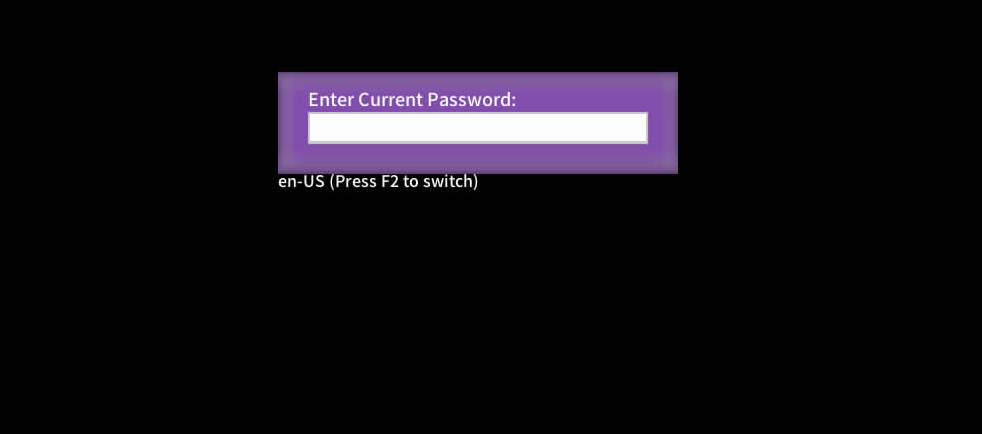

**4）、输入BIOS密码，华为V5系列服务器默认密码Admin@9000**
![alo8xtlhz7uy](/home/attachment/201901/04/3384_154656698676389.png)

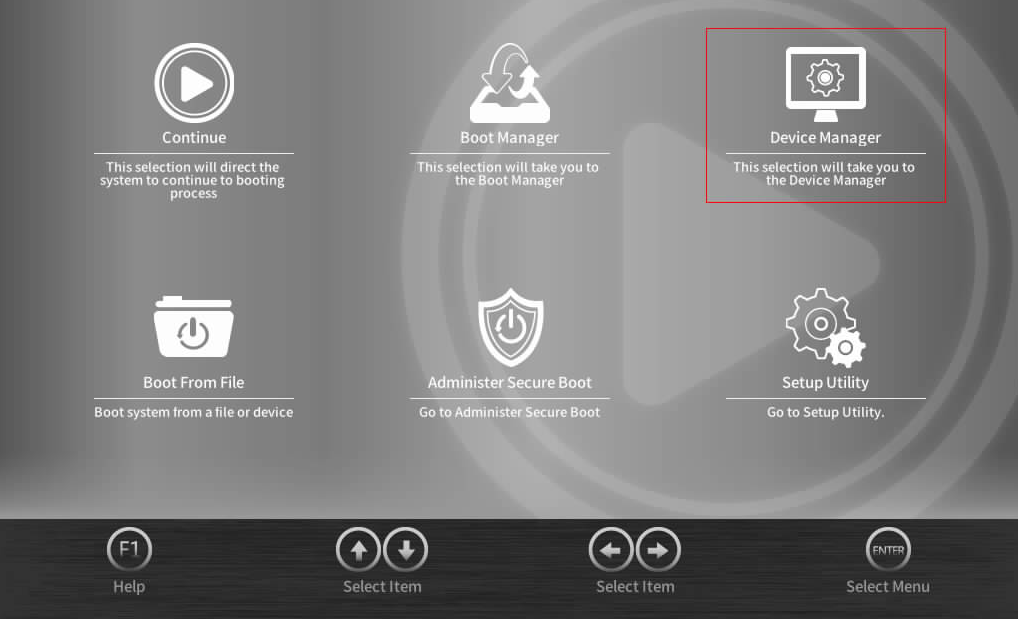

**5）、选择Device Manager, 进入raid 卡配置界面**
![oxg3p3gkm5jh](/home/attachment/201901/04/3384_154656701312077.png)

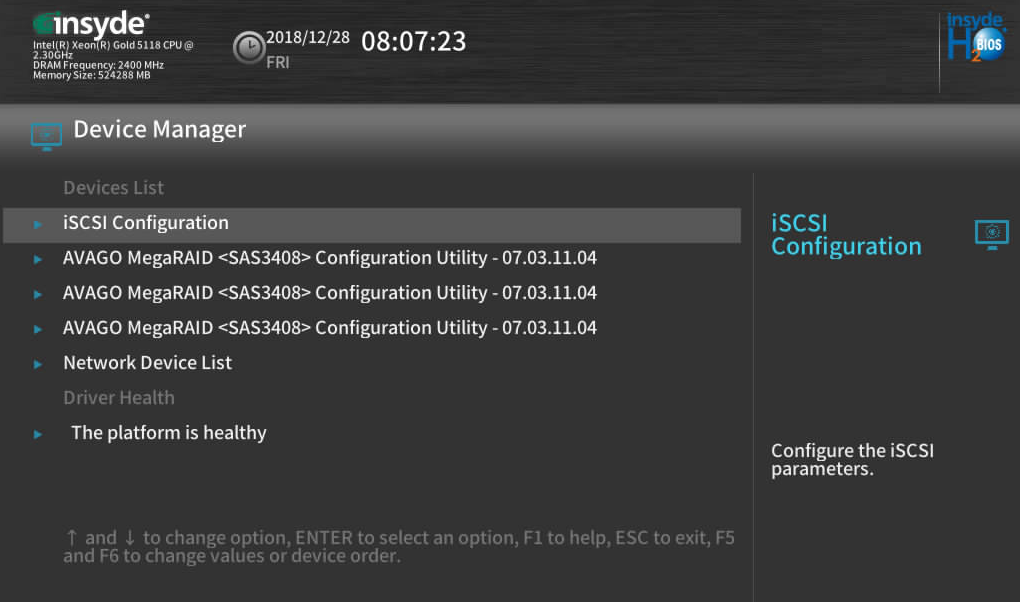

**6）、选择对应raid 卡进行配置**
![xrbjlgqfwnru](/home/attachment/201901/04/3384_154656715137148.png)
**7）、选择对应raid 卡进行配置，以SAS3408 raid卡为例**
![pawzxqyitr1e](/home/attachment/201901/04/3384_154656718111989.png)
**8）、进入Main Menu主菜单->Drive Managment，查看当前磁盘状态，RAID配置需磁盘为 Unconfigured Good状态。**
![2gybvfhx01gb](/home/attachment/201901/04/3384_154656723569806.png)
![94tu3c3hzqs9](/home/attachment/201901/04/3384_154656723646747.png)
![nn6whgkl0md2](/home/attachment/201901/04/3384_154656723734495.png)
**9）、对于做分布式存储ceph或VSAN，硬盘需要设置JBOD模式，或选择全局热备盘，可在此选择对应磁盘模式设置。**
![ae6vvzi45mxt](/home/attachment/201901/04/3384_154656726768581.png)

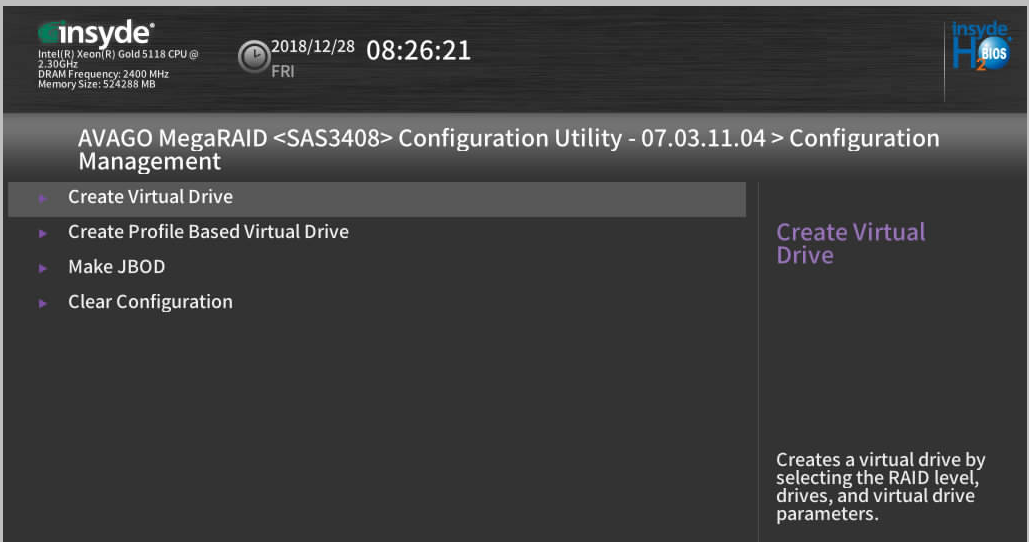

**10）、raid配置步骤，选择“Configuration Management”并按“Enter”->选择“Create Virtual Drive”并按“Enter”。**
![yqzx6y3hdy4o](/home/attachment/201901/04/3384_154656730792285.png)
![20dpo3t4kjrp](/home/attachment/201901/04/3384_154656730928984.png)

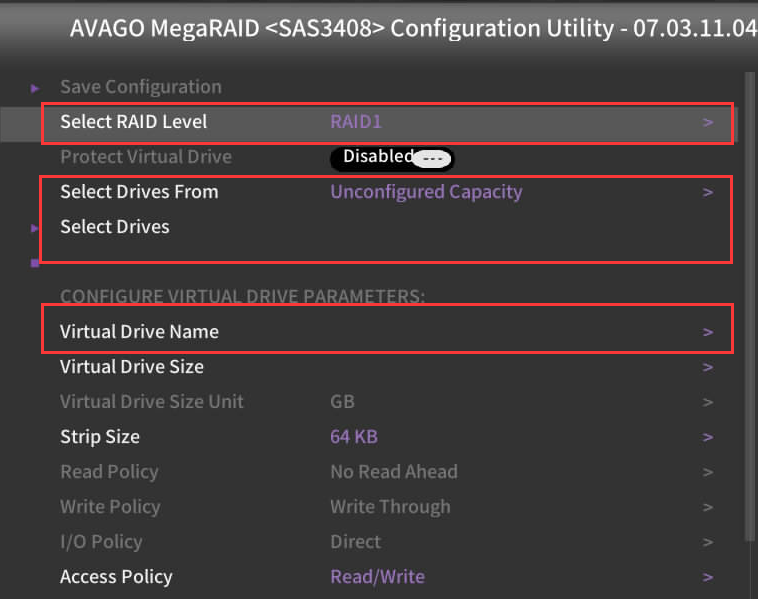

**11）、根据raid 卡支持情况，选择raid 级别，添加成员盘，设置raid名称**
![9h8qpzzzsgtr](/home/attachment/201901/04/3384_154656739588531.png)
**12）、添加成员盘，设置磁盘状态为enabled->apply Changes **
![ywqd70prxc7f](/home/attachment/201901/04/3384_154656742469439.png)

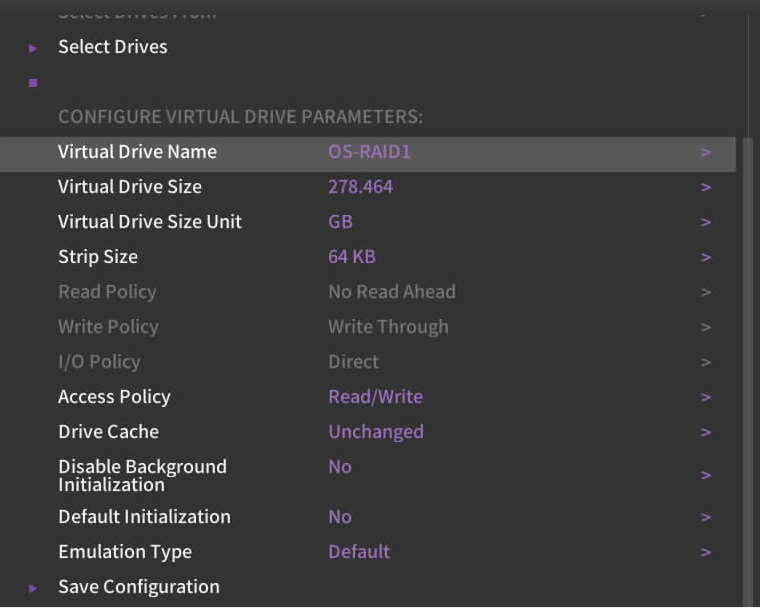

**13）	、保存raid配置：**
选择“Save Configuration”并按“Enter”， 弹出操作确认界面。

通过“Enter”键把“Confirm”状态切换成“Enabled”。
 选择“Yes”并按“Enter”，提示The operation has been performed successfully。
 选择“OK”并按“Enter”完成配置。
![bl9tdvixkj0o](/home/attachment/201901/04/3384_154656748213622.png)
**14）、检查配置结果-结束**
 按“ESC”返回上级界面，选择“Virtual Drive Management”并按“Enter”，显示当前存在的RAID信息。
![ywz2wdetonse](/home/attachment/201901/04/3384_154656751378001.png)

## 2、	KVM控制台进行OS安装
**1）、控制台选择光驱按钮，镜像文件->选择安装介质->连接**
![n5dxl2ao592d](/home/attachment/201901/04/3384_154656754675951.png)

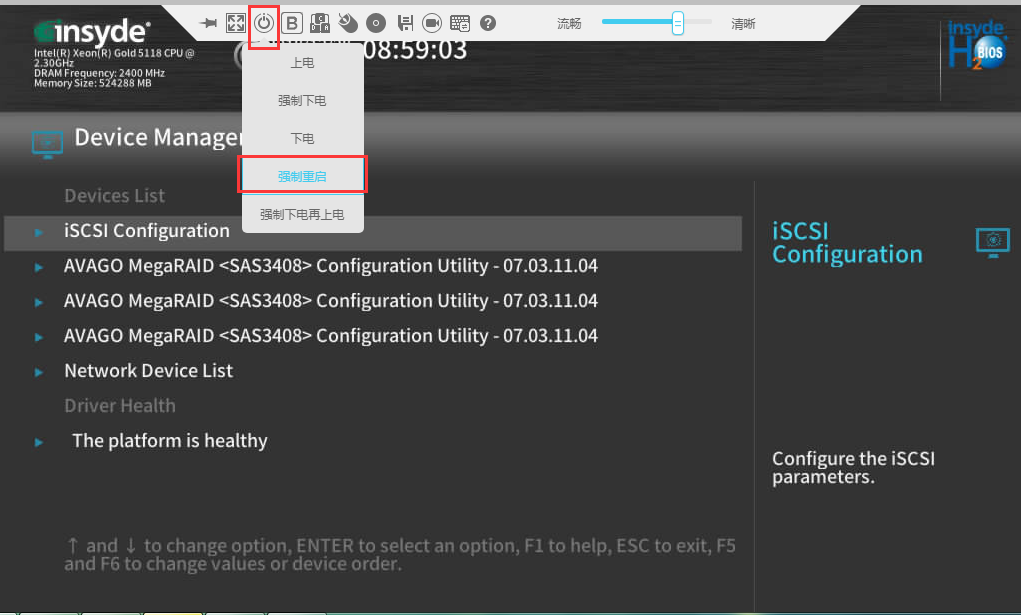

**2）、控制台选择电源按钮，强制重启**
![k7vh4pe80ixl](/home/attachment/201901/04/3384_154656757236713.png)

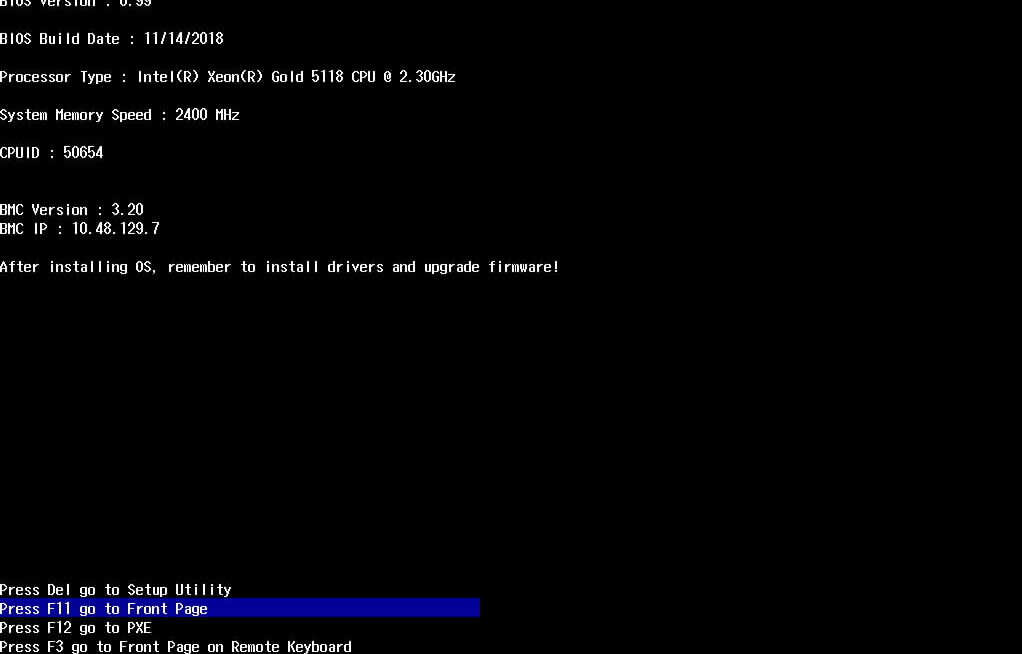

**3）、重启按F11**
![64zuqr7zi2gy](/home/attachment/201901/04/3384_154656759446592.png)

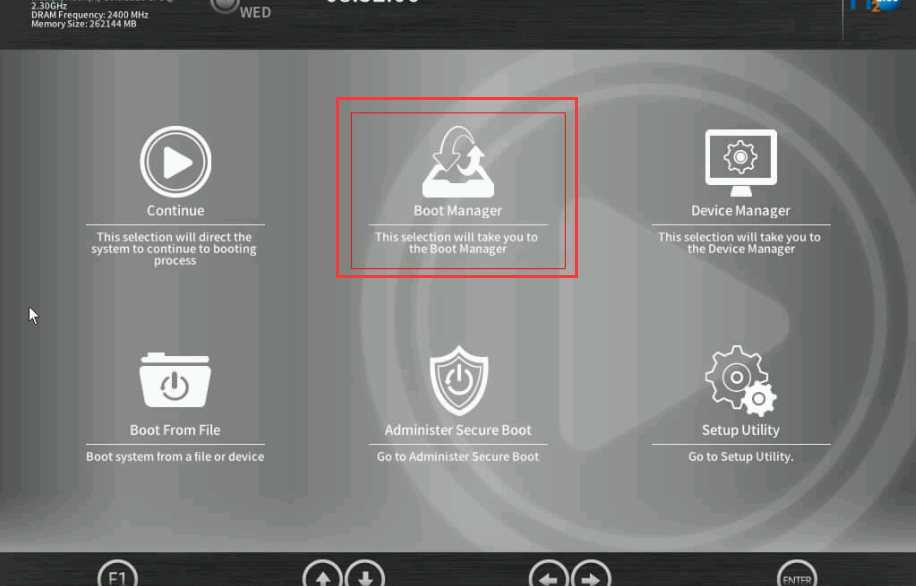

**4）、进入引导界面,选择Boot Manager **
![qcxhujrja96s](/home/attachment/201901/04/3384_154656787888015.png)
**5）、选择EFI USB Device **
![gaqid54uw4di](/home/attachment/201901/04/3384_154656790755014.png)
**6）、系统进入安装设置完成，可以去喝咖啡休息啦！**
![xqaycmw7htax](/home/attachment/201901/04/3384_154656795264299.png)

# 四、	iBMC管理总结
通过华为iBMC远程管理进行梳理，总结一下经验：
1、	对于华为V5系列服务器，建议采用Google Chrome浏览器web进行访问。
2、	华为V5系列服务器默认管理地址192.168.2.100， 缺省用户密码：Administrator/Admin@9000，与V3系列服务器缺省用户密码不同，服务器BIOS差异也较大。
3、	对于服务器集成远程控制台，建议采用HTML5方式可以直接运行。 java 不推荐使用，因为需安装对应版本，并修改配置，对于IT人员来说操作系统安装过多的java版本绝对是负担，简单方便才是王道，哈哈！
