使用 Istio 实现基于 Kubernetes 的微服务架构

字数 22119阅读 775评论 0赞 1

本文“最初由 IBM developerWorks 中国网站发表,其网址是 http://www.ibm.com/developerworks/cn”。原文题目为:使用 Istio 实现基于 Kubernetes 的微服务应用

概述

近两年,随着容器、Kubernetes 等技术的兴起,微服务这个概念被广泛提及并被大量使用。本文将会从以下几个方面着手,结合实验展现的方式,让读者真正理解微服务的含义。
新一代的微服务架构 Istio
基于 Istio 的微服务实验展现

Istio 的架构分析

Istio 介绍

Istio 是一个开源的 Service Mesh 架构,旨在通过与 Kubernetes 相结合,大幅降低微服务的复杂度,以便让代码开发人员更关注于代码本身。

Istio 开源项目由 Google 和 IBM 主导,根据 http://stackalytics.com 网站的统计,该社区代码 Commits 厂商排名如下:
18u7ugxrevij

18u7ugxrevij

图 1. Istio 各厂商代码贡献量图示

ku8y9mkvsgk

ku8y9mkvsgk

图 2. Istio 各厂商代码贡献量排名

在 Github 上,Istio项目受关注的程度非常高,您可进一步了解。接下来,我们详细介绍 Istio 的技术架构。

Istio 的架构

Istio 分为两个平面:数据平面和控制平面。

数据平面:
数据平面由一组 sidecar 的代理(Envoy)组成。这些代理调解和控制微服务之间的所有网络通信,并且与控制平面的 Mixer 通讯,接受调度策略。

控制平面:
控制平面通过管理和配置 Envoy 来管理流量。此外,控制平面配置 Mixers 来实施路由策略并收集检测到的监控数据。
w23e8rj8gjk

w23e8rj8gjk

图 3. Istio 的架构图

在介绍了 Istio 的两个平面以后,我们详细介绍 Istio 的各个组件。

Envoy 是一个用 C ++开发的高性能代理,用于管理 Service Mesh 中所有服务的所有入站和出站流量。 Istio 利用 Envoy 的许多内置功能,例如:

  • 动态服务发现
  • 负载均衡
  • TLS 终止
  • HTTP / 2 和 gRPC 代理
  • 断路器
  • 健康检查
  • 流量分割
  • 故障注入
  • 监控指标

我们知道,在 Kubernetes 中集群中,pod 是最小的计算资源调度单位。一个 pod 可以包含一个或者多个容器,但通常是一个。而使用 Istio 的时候,需要在 pod 中主容器旁注入一个 sidecar,也就是上面提到的代理(Envoy)。

举一个例子,我们查看一个被注入了 Envoy 的 pod,从下图结果可以看到,这个 pod 包含两个容器:
xa1bvrzdir

xa1bvrzdir

图 4. 查看 pod 中的 Containers

在 Istio 中,每一个 pod 中都必须要部署一个 Sidecar。

Mixer:
Mixer 是一个独立于平台的组件,负责在整个 Service Mesh 中执行访问控制和使用策略,并从 Envoy 代理和其他服务收集监控到的数据。

Pilot
Pilot 为 Envoy 提供服务发现;为高级路由(例如,A / B 测试,金丝雀部署等)提供流量管理功能;以及异常控制,如:超时,重试,断路器等。

Citadel:
Citadel 通过内置身份和凭证管理,提供强大的服务到服务和最终用户身份验证。我们可以使用 Citadel 升级 Service Mesh 中的未加密流量。我们可以使用 Istio 的授权功能来控制谁可以访问服务。

Istio 路由规则的实现

在 Istio 中,和路由相关的有四个概念:Virtual Services 、Destination Rules、ServiceEntry、Gateways。

Virtual Services 的作用是:定义了针对 Istio 中的一个微服务的请求的路由规则。Virtual services 既可以将请求路由到一个应用的不同版本,也可以将请求路由到完全不同的应用。

在如下的示例配置中,发给微服务的请求,将会被路由到 productpage,端口号为 9080。

清单 2. Virtual Services 规则
route:

  • destination: host: productpage port: number: 9080

Destination Rules 定义在路由发生后应用于服务的流量的策略,例如熔断等。

在下面的示例配置中,定义了熔断策略。
清单 3. Destination 规则

spec:
  host: productpage
  subsets:
  - labels:
      version: v1
    name: v1
  trafficPolicy:
    connectionPool:
      http:
        http1MaxPendingRequests: 1
        maxRequestsPerConnection: 1
      tcp:
        maxConnections: 1
    tls:

ServiceEntry 用于将 Istio 外部的服务注册到 Istio 的内部服务注册表,以便 Istio 内部的服务可以访问这些外部的服务,如 Istio 外部的 Web API。

在如下的示例配置中,定义了 Istio 外部的 mongocluster 与 Istio 内部的访问规则。
清单 4. ServiceEntry 规则

apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: external-svc-mongocluster
spec:
  hosts:
  - mymongodb.somedomain # not used
  addresses:
  - 192.192.192.192/24 # VIPs
  ports:
  - number: 27018
    name: mongodb
    protocol: MONGO
  location: MESH_INTERNAL
  resolution: STATIC
  endpoints:
  - address: 2.2.2.2
  - address: 3.3.3.3

Gateway:定义了 Istio 边缘的负载均衡器。所谓边缘,就是 Istio 的入口和出口。这个负载均衡器用于接收传入或传出 Istio 的 HTTP / TCP 连接。在 Istio 中会有 ingressgateway 和 egressgateway,前者负责入口流量,后者负责出口流量。

在如下的示例配置中,定义了 Istio 的入口流量。
清单 5. Gateway 规则

spec:
  selector:
    istio: ingressgateway
  servers:
  - hosts:
    - '*'
    port:
      name: http
      number: 80
      protocol: HTTP

Istio 的技术实现
基于 Kubernetes 的部署的 Istio

在本文中,我们基于 Kubernetes 1.11 部署 Istio 1.04。由于篇幅有限,具体的部署步骤可以参考Quick Start with Kubernetes。

查看 Kubernetes 版本:
w1wy5lyjh5

w1wy5lyjh5

图 5. 查看 Kubernetes 集群的版本

查看 Kubernetes 集群:
zwhh3eh6tvl

zwhh3eh6tvl

图 6. 查看 Kubernetes 集群的节点

查看部署好的 Istio。

Istio 以一个项目的形式部署到 Kubernetes 集群中。我们可以看到,部署好的 pods 中,除了有 istio-citadel、istio-egressgateway、istio-ingressgateway、istio-pilot 等 Istio 本身的功能组件,还集成了微服务相关的监控工具,如:grafana、jaeger-agent、kiali、prometheus。正是这些功能丰富且强大的监控工具,帮助 Istio 实现了微服务的可视化管理。
zmrf5l8pls

zmrf5l8pls

图 7. 查看 Kubernetes 中的 Istio

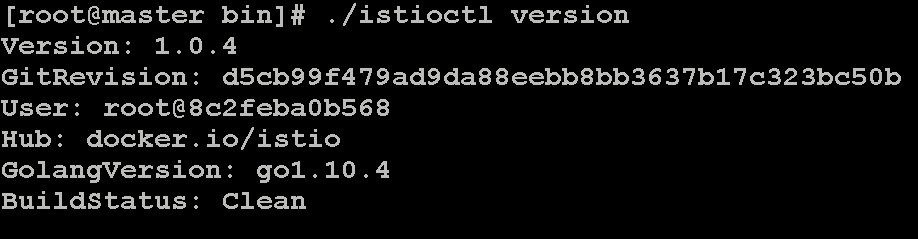

查看 istio 版本:1.0.4。
mtj5c546lk
mtj5c546lk

图 8. 查看 Istio 版本
接下来,我们将会对 Isito 集成的工具进行介绍。本文最后的实验展现环节,我们将会使用这些工具进行微服务的监控和管理。

Istio 的工具集:Grafana

Grafana 是一个非常著名的开源项目。它是一个 Web 应用,可以提供丰富的监控仪表盘。它的后端支持 graphite、 InfluxDB 或 opentsdb。

通过浏览器访问 Istio 中部署好的 Grafana。

登录 Grafana 后,首页面如下:
f5g7h7esbgd

f5g7h7esbgd

图 9. Grafana 首页面

查看已有的 Dashboard:
gch9wjp6q3u

gch9wjp6q3u

图 10. Grafana 上的 Istio Dashboard

我们查看 Pilot Dashboard,可以看到丰富的资源统计。
z56ljjkdros

z56ljjkdros

图 11. Grafana 上的 Istio Dashboard 查看

Istio 的工具集:prometheus

prometheus 是一个开源监控系统。它具有维度数据模型;具备灵活的查询语言、高效的时间序列数据库,并提供灵活的警报方法。
在 Istio 中,prometheus 收到的数据,会被汇总到 Grafana 进行统一展现。

访问 Istio 中部署好的 prometheus:
f30664xbcpa

f30664xbcpa

图 12. Prometheus 的 UI

我们可以看到有多达上百个监测点:
veaogkvelu9

veaogkvelu9

图 13. Prometheus 的监测点

例如我们选择 Container_memory_cache,点击 Execute。
chmvost7pi

chmvost7pi

图 14. 执行监测点

然后可以生成图形化界面展示,并且我们也可以调整时间间隔(图中是 60 分钟)。
l5x0yraotx

l5x0yraotx

图 15. 监控图

Istio 的工具集:Kiali

Kiali 作为一个开源项目,可以为 Istio 提供可视化服务网格拓扑、断路器或请求率等功能。此外 Kiali 还包括 Jaeger Tracing,可以提供开箱即用的分布式跟踪功能。

我们看一下 Istio 中部署的 Kiali:
o8slq9xmk29

o8slq9xmk29

图 16. Kiali 的 UI 首页

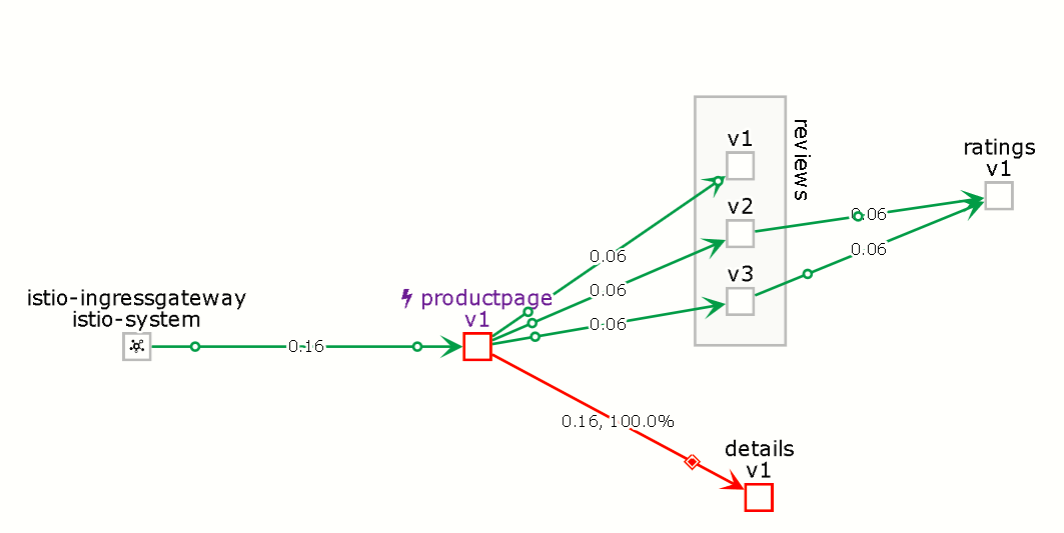

它可以查看在 Istio 上部署的微服务的拓扑结构:
a94bqqba39m

a94bqqba39m

图 17. Kiali 查看微服务的拓扑

Istio 的工具集:Jaeger

Jaeger 是一个开源项目,用于微服务的分布式跟踪。它实现的功能有:
分布式事务监控
服务调用问题根因分析
服务依赖性分析
性能/延迟优化

Jaeger 工具已经集成到 Istio 中,部署以后可以通过浏览器访问。

下图是 Jeager 追踪 productpage 这个服务在过去三个小时的所有调用:
9svvmzuqzyn

9svvmzuqzyn

图 18. Jaeger 查看 API 调用

我们可以展开看详细的调用层级:
zpgdzr1t7ql

zpgdzr1t7ql

图 19. Jaeger 查看 API 详细调用

Istio 管理微服务的实验展现

在本小节中,我们将在 Istio 上部署一个名为 bookinfo 的微服务应用。为了方便读者理解,我们先分析这个应用的源代码。然后展示 Istio 如何管理这套微服务。

bookinfo 微服务源码分析

bookinfo 应用程序显示的有关书籍的信息,类似于在线书店的单个商品。应用页面上显示的是书籍的描述、书籍详细信息(ISBN,页数等)以及书评。

bookinfo 应用一共包含四个微服务:Productpage、Details、Reviews、Ratings。

  • Productpage 使用 Python 开发,负责展示书籍的名称和书籍的简介。
  • Details 使用 Ruby 开发,负责展示书籍的详细信息。
  • Reviews 使用 Java 开发,负责显示书评。
  • Ratings 使用 Node.js 开发,负责显示书籍的评星。

其拓扑关系见下图。
srq9l5cpz4j

srq9l5cpz4j

图 20. bookinfo 应用拓扑架构

我们看一下 bookinfo 微服务部署完毕的展示效果:
q5pc854isrm

q5pc854isrm

图 21. bookinfo 应用页面展示效果

Productpage 微服务包含两部分内容:
书籍的名称:“The Comedy of Errors”,翻译成中文是《错误的喜剧》。
书籍的简介:Summary。翻译成中文是:“错误的喜剧”是威廉·莎士比亚早期剧作之一。这是他最短的、也是他最喜欢的喜剧之一,除了双关语和文字游戏之外,幽默的主要部分来自于打闹和错误的身份。

Details 微服务包含的内容是书籍的详细信息,内容如下。
清单 6. Details 微服务显示内容

Type:
paperback
Pages:
200
Publisher:
PublisherA
Language:
English
ISBN-10:
1234567890
ISBN-13:
123-1234567890

Reviews 微服务包含的信息是书评内容:
清单 7. 书评内容

An extremely entertaining play by Shakespeare. The slapstick humour is refreshing!
Absolutely fun and entertaining. The play lacks thematic depth when compared to other plays by Shakespeare.

Ratings 微服务包含的内容将展示为评星部分(下图黑框中的部分)。
gzi5thvnxdg

gzi5thvnxdg

图 22. 评星图

接下来,我们访问 Github 上查看 bookinfo 源码,通过源码分析,理解业务的实现逻辑。

首先查看productpage的源码(部分内容):
清单 8. productpage源码

def getProducts():
        return [
            {
                'id': 0,
                'title': 'The Comedy of Errors',
                'descriptionHtml': '<a href="https://en.wikipedia.org/wiki/The_Comedy_of_Errors">Wikipedia Summary</a>: The Comedy of Errors is one of <b>William Shakespeare\'s</b> early plays. It is his shortest and one of his most farcical comedies, with a major part of the humour coming from slapstick and mistaken identity, in addition to puns and word play.'
            }
        ]

我们可以很明显看出,以上代码就是 bookinfo 页面显示的书籍的名称和简介。

查看productpage的另外一部分源码。
清单 9. productpage源码

details = {
        "name" : "http://details{0}:9080".format(servicesDomain),
        "endpoint" : "details",
        "children" : []
    }


    ratings = {
        "name" : "http://ratings{0}:9080".format(servicesDomain),
        "endpoint" : "ratings",
        "children" : []
    }


    reviews = {
        "name" : "http://reviews{0}:9080".format(servicesDomain),
        "endpoint" : "reviews",
        "children" : [ratings]
    }


    productpage = {
        "name" : "http://details{0}:9080".format(servicesDomain),
        "endpoint" : "details",
        "children" : [details, reviews]
    }


    service_dict = {
        "productpage" : productpage,
        "details" : details,
        "reviews" : reviews,
    }

上面代码定义了四个微服务的 name、endpoint、children。endpoint 代表这个微服务后端的 Kubernetes 集群中 service 名称、children 代表本微服务调用的 Kubernetes 集群中的微服务 service 名称。

以 productpage 举例,它的 endpoint 是 details、children 是 details 和 reviews。所以,被发送到 productpage 请求,将会调用 details、reviews 这两个服务。

接下来,查看 reviews 微服务的源码,代码使用 Java 编写的。
清单 10. reviews 服务源码

 private String getJsonResponse (String productId, int starsReviewer1, int starsReviewer2) {
        String result = "{";
        result += "\"id\": \"" + productId + "\",";
        result += "\"reviews\": [";

        // reviewer 1:
        result += "{";
        result += "  \"reviewer\": \"Reviewer1\",";
        result += "  \"text\": \"An extremely entertaining play by Shakespeare. The slapstick humour is refreshing!\"";
      if (ratings_enabled) {
        if (starsReviewer1 != -1) {
          result += ", \"rating\": {\"stars\": " + starsReviewer1 + ", \"color\": \"" + star_color + "\"}";
        }
        else {
          result += ", \"rating\": {\"error\": \"Ratings service is currently unavailable\"}";
        }
      }
        result += "},";

        // reviewer 2:
        result += "{";
        result += "  \"reviewer\": \"Reviewer2\",";
        result += "  \"text\": \"Absolutely fun and entertaining. The play lacks thematic depth when compared to other plays by Shakespeare.\"";
      if (ratings_enabled) {
        if (starsReviewer2 != -1) {
          result += ", \"rating\": {\"stars\": " + starsReviewer2 + ", \"color\": \"" + star_color + "\"}";
        }
        else {
          result += ", \"rating\": {\"error\": \"Ratings service is currently unavailable\"}";
        }
      }
        result += "}";

        result += "]";
        result += "}";

        return result;
    }

    private String getJsonResponse (String productId, int starsReviewer1, int starsReviewer2) {
            String result = "{";
            result += "\"id\": \"" + productId + "\",";
            result += "\"reviews\": [";


            // reviewer 1:
            result += "{";
            result += "  \"reviewer\": \"Reviewer1\",";
            result += "  \"text\": \"An extremely entertaining play by Shakespeare. The slapstick humour is refreshing!\"";
          if (ratings_enabled) {
            if (starsReviewer1 != -1) {
              result += ", \"rating\": {\"stars\": " + starsReviewer1 + ", \"color\": \"" + star_color + "\"}";
            }
            else {
              result += ", \"rating\": {\"error\": \"Ratings service is currently unavailable\"}";
            }
          }
            result += "},";

            // reviewer 2:
            result += "{";
            result += "  \"reviewer\": \"Reviewer2\",";
            result += "  \"text\": \"Absolutely fun and entertaining. The play lacks thematic depth when compared to other plays by Shakespeare.\"";
          if (ratings_enabled) {
            if (starsReviewer2 != -1) {
              result += ", \"rating\": {\"stars\": " + starsReviewer2 + ", \"color\": \"" + star_color + "\"}";
            }
            else {
              result += ", \"rating\": {\"error\": \"Ratings service is currently unavailable\"}";
            }
          }
            result += "}";

            result += "]";
            result += "}";


            return result;
        }

上面的这段代码,定义的是两个 Reviewer,以及书评的内容。书评的内容正是 bookinfo 页面展示的内容。

在上面的代码中,我们注意到有两个重要的变量 star_color 和 ratings_enabled。
star_color 表示评星的颜色(黑色和红色)。
ratings_enabled 表示是否启用评星。

查看 reviews 微服务的源码的另外一部分内容:
清单 11. reviews 服务源码

private final static String star_color = System.getenv("STAR_COLOR") == null ? "black" : System.getenv("STAR_COLOR");

上面代码显示:在应用构建时:
如果不指定 STAR_COLOR 变量且 ratings_enabled 为 true,那么评星默认为黑色。
如果指定 STAR_COLOR 变量且 ratings_enabled 为 true,那么评星颜色为传入的颜色。
如果不指定 ratings_enabled 为 true,那么将不会显示评星。

那么,STAR_COLOR 这个变量,在应用构建时,有没有传入呢?我们查看:build-services.sh

#java build the app.
  docker run --rm -v "$(pwd)":/home/gradle/project -w /home/gradle/project gradle:4.8.1 gradle clean build
  pushd reviews-wlpcfg
    #plain build -- no ratings
    docker build -t "istio/examples-bookinfo-reviews-v1:${VERSION}" -t istio/examples-bookinfo-reviews-v1:latest --build-arg service_version=v1 .
    #with ratings black stars
    docker build -t "istio/examples-bookinfo-reviews-v2:${VERSION}" -t istio/examples-bookinfo-reviews-v2:latest --build-arg service_version=v2 \
       --build-arg enable_ratings=true .
    #with ratings red stars
    docker build -t "istio/examples-bookinfo-reviews-v3:${VERSION}" -t istio/examples-bookinfo-reviews-v3:latest --build-arg service_version=v3 \
       --build-arg enable_ratings=true --build-arg star_color=red .

清单 12. build-services.sh 内容

上面代码显示,运行该脚本是,将会构建三个版本 Reviews 的 docker image:
V1:没有评星(未指定 enable_ratings=true)。
V2:评星为黑色(指定 enable_ratings=true;未指定 star_color 的变量,代码中默认的颜色为黑色)。
V3:评星为红色(指定 enable_ratings=true;指定 star_color 的变量为 red)。
在 bookinfo 的源代码中,还有两个数据库的定义 Mongodb 和 Mysql。

接下来,我们看这个应用中两个数据库的内容。

先看 Mongodb 的 script.sh,内容如下:
清单 13. Mongodb 的 script.sh

#!/bin/sh
    set -e
    mongoimport --host localhost --db test --collection ratings --drop --file /app/data/ratings_data.json

也就是说,Mongodb 数据库在初始化时,会将ratings_data.json文件中的信息导入到数据库中。

再看ratings_data.json:
清单 14. ratings_data.json文件

{rating: 5}
{rating: 4}

也就是说,当应用部署完毕后,Mongodb 将包含五星和四星。

查看 Mysql 的初始化文件:mysqldb-init.sql
清单 15. mysqldb-init.sql 内容

# Initialize a mysql db with a 'test' db and be able test productpage with it.
# mysql -h 127.0.0.1 -ppassword < mysqldb-init.sql

CREATE DATABASE test;
USE test;

CREATE TABLE `ratings` (
  `ReviewID` INT NOT NULL,
  `Rating` INT,
  PRIMARY KEY (`ReviewID`)
);
INSERT INTO ratings (ReviewID, Rating) VALUES (1, 5);
INSERT INTO ratings (ReviewID, Rating) VALUES (2, 4);

我们可以看出,上面的初始化脚本是创建一个名为 ratings 的数据库表,插入的数据效果如下:
表 1. 数据库表示意

ReviewID Rating
1 5
2 4

查看 Ratings 的源代码,该代码使用 Node.JS 书写。
清单 16. Ratings 的源代码

* We default to using mongodb, if DB_TYPE is not set to mysql.
 */
if (process.env.SERVICE_VERSION === 'v2') {
  if (process.env.DB_TYPE === 'mysql') {
    var mysql = require('mysql')
    var hostName = process.env.MYSQL_DB_HOST
    var portNumber = process.env.MYSQL_DB_PORT
    var username = process.env.MYSQL_DB_USER
    var password = process.env.MYSQL_DB_PASSWORD
  } else {
    var MongoClient = require('mongodb').MongoClient
    var url = process.env.MONGO_DB_URL
  }
}

dispatcher.onGet(/^\/ratings\/[0-9]*/, function (req, res) {
  var productIdStr = req.url.split('/').pop()
  var productId = parseInt(productIdStr)

  if (Number.isNaN(productId)) {
    res.writeHead(400, {'Content-type': 'application/json'})
    res.end(JSON.stringify({error: 'please provide numeric product ID'}))
  } else if (process.env.SERVICE_VERSION === 'v2') {
    var firstRating = 0
    var secondRating = 0

    if (process.env.DB_TYPE === 'mysql') {
      var connection = mysql.createConnection({
        host: hostName,
        port: portNumber,
        user: username,
        password: password,
        database: 'test'
      })

      connection.connect()
      connection.query('SELECT Rating FROM ratings', function (err, results, fields) {
        if (err) {
          res.writeHead(500, {'Content-type': 'application/json'})
          res.end(JSON.stringify({error: 'could not connect to ratings database'}))
        } else {
          if (results[0]) {
            firstRating = results[0].Rating
          }
          if (results[1]) {
            secondRating = results[1].Rating
          }
          var result = {
            id: productId,
            ratings: {
              Reviewer1: firstRating,
              Reviewer2: secondRating
            }
          }
          res.writeHead(200, {'Content-type': 'application/json'})
          res.end(JSON.stringify(result))
        }
      })

以上代码主要实现:如果不指定 DB_TYPE 的变量,将默认使用 mongodb 数据库。
当微服务 Reviews 的版本是 V2 时,将连接数据库 Mysq 或 MogoDB(根据环境变量传入的 DB_TYPE)。当 Reviews 的版本是 V3 时,访问 mongodb 数据库。

但从上面的数据库分析我们可以知道,无论 Reviews 连接哪个数据库,得到的数据都是第一个评论者五星、第二个评论者四星。也就是说,只要是 Reviews 的 V2 和 V3 版本,访问数据库得到的评星结果是一样的;只不过 Reviews 为 V2 时评星为黑色、Reviews 为 V3 时评星为红色。

微服务的部署
我们在 Kubernetes 集群中部署 bookinfo 应用。
cqbxfqo2wv4

cqbxfqo2wv4

图 23. 在 Kubernetes 集群部署 bookinfo

Pods 创建成功:
s0tvqi5ejy

s0tvqi5ejy

图 24. 查看 bookinfo 的 pod

接下来,通过浏览器对 bookinfo 发起多次访问,页面呈现三种显示。
第一种:访问 bookinfo 时(Productpage 调用的 Review V1),页面没有评星;
第二种:访问 bookinfo 时(Productpage 调用的 Review V2),页面是黑色的评星;
第三种:访问 bookinfo 时(Productpage 调用的 Review V3),页面是红色的评星;

1egneesi57z

1egneesi57z

图 25. bookinfo 第一种展现

4gbt773znvg

4gbt773znvg

图 26. bookinfo 第二种展现

h9it0yrkpv

h9it0yrkpv

图 27. bookinfo 第三种展现

过了几秒后:Kiali 收集到之前几次对 bookinfo 的访问流量,并进行动态展示。我们可以看到,productpage 随机访问 Reviews V1、V2、V3
r6bn5uc6tmq

r6bn5uc6tmq

图 28. Kiali 展示微服务流量

Productpage 轮询访问 Review V1 和 V2 的原因是:我们没有设置针对 Reviews 的特定策略,而 Productpage 的源码中,指定了 Product 服务调用 Reviews 服务的业务逻辑,但并未指定版本。因此,Product 服务会随机访问 Reviews 的三个版本。

ttruj45hhe

ttruj45hhe

图 29. 查看 virtualservice

接下来,我们查看 virtualservice 的配置文件。
8385ftyhh1o

8385ftyhh1o

图 30. 查看 virtualservice 配置文件列表

查看 virtual-service-reviews-v3.yaml 内容。该文件定义发向 Reviews 的请求,全部到 V3 版本。
清单 17. 查看 virtual-service-reviews-v3.yaml 内容

[root@master networking]# cat virtual-service-reviews-v3.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v3      version: v3

接下来,应用 Virtualservice 配置。
9un7l385z2

9un7l385z2

图 31. 应用配置

查看生效的 Virtualservice,reviews 的配置生效。
bj6p2k8ms3f

bj6p2k8ms3f

图 32. 查看生效的 virtualservice

接下来,我们再次对 bookinfo 发起多次访问,可以看到,页面的评星均为红色。
spzdp62nzk

spzdp62nzk

图 33. 访问 bookinfo 应用

通过 Kiali 查看流量,可以看到,Productpage 的流量全部访问 Review V3。
gn2n4qx5k5l

gn2n4qx5k5l

图 34. Kiali 查看 bookinfo 应用访问流量

接下来,我们继续调整策略,让 Productpage 对 Reviews 的访问,以 V1 和 V2 按照 8:2 比率进行:
清单 18. 查看 virtual-service-reviews-80-20.yaml 内容

[root@master networking]# cat virtual-service-reviews-80-20.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 80
    - destination:
        host: reviews
        subset: v2
      weight: 20

s41h5avixj

s41h5avixj

图 35. 替换之前的 Virtual Services 策略

fwgoqauqzq5

fwgoqauqzq5

图 36. Kiali 查看 bookinfo 应用访问流量

Istio 的限速

在了解了 Istio 微服务的路由策略后,接下来我们对微服务组件进行限速的设置。

在默认情况下,productpage 随机访问 reviews 三个版本,没有流量限制。我们编写两个配置文件,限制 productpage 到 reviews v3 的访问速度。

speedrule.yaml 限制了从 productpage 到 reviews v3 的访问速度,最多每秒一个请求。

清单 19. 查看 speedrule.yaml

[root@master ~]# cat speedrule.yaml
apiVersion: "config.istio.io/v1alpha2"
kind: memquota
metadata:
  name: handler
  namespace: myproject
spec:
  quotas:
  - name: requestcount.quota.myproject
    # default rate limit is 5000qps
    maxAmount: 5000
    validDuration: 1s
    # The first matching override is applied.
    # A requestcount instance is checked against override dimensions.
    overrides:
    - dimensions:
        destination: reviews
        source: productpage
        destinationVersion: v3
      maxAmount: 1
      validDuration: 1s

recommendation_rate_limit_handler.yml 文件声明了 requestcount quota。

清单 20. 查看 recommendation_rate_limit_handler.yml

[root@master ~]# cat recommendation_rate_limit_handler.yml
apiVersion: "config.istio.io/v1alpha2"
kind: quota
metadata:
  name: requestcount
  namespace: myproject
spec:
  dimensions:
    source: source.labels["app"] | source.service | "unknown"
    sourceVersion: source.labels["version"] | "unknown"
    destination: destination.labels["app"] | destination.service | "unknown"
    destinationVersion: destination.labels["version"] | "unknown"
---
apiVersion: "config.istio.io/v1alpha2"
kind: rule
metadata:
  name: quota
  namespace: myproject
spec:
  actions:
  - handler: handler.memquota
    instances:
    - requestcount.quota
---
apiVersion: config.istio.io/v1alpha2
kind: QuotaSpec
metadata:
  creationTimestamp: null
  name: request-count
  namespace: myproject
spec:
  rules:
  - quotas:
    - charge: 1
      quota: RequestCount
---
apiVersion: config.istio.io/v1alpha2
kind: QuotaSpecBinding
metadata:
  creationTimestamp: null
  name: request-count
  namespace: myproject
spec:
  quotaSpecs:
  - name: request-count
    namespace: myproject
  services:
  - name: productpage
    namespace: myproject
  - name: details
    namespace: myproject
  - name: reviews
    namespace: myproject

应用两个配置:
yy4snkjdu6c

yy4snkjdu6c

图 37. 应用配置
k3heb7jwgfc
k3heb7jwgfc

图 38. 应用配置

然后,对 bookinfo 发起高频度请求,访问请求频率为 10 次/秒。

清单 21. 发起高频度访问请求
while true; do curl http://istio-ingressgateway-istio-system.apps.example.com/productpage; sleep .1; done

通过 Kiali,可以看到:
n0f4iazcg2

n0f4iazcg2

图 39. Kiali 显示微服务流量

我们查看 grafana,可以看到这段时间内,reviews v3 的流量,远低于同期 reviews v1 和 v2 的流量。
1v0h0vxuo1x

1v0h0vxuo1x

图 40. Grafana 显示微服务流量统计

Istio 的熔断

熔断技术,是为了避免“雪崩效应”的产生而出现的。我们都知道“雪球越滚越大”的现象。应用中的雪崩指的由于应用第一个组件的出现问题,造成调用这个组件的第二个组件有无无法调用第一个组件,无法实现业务逻辑,也出现问题;而调用第二个组件第三个组件因此也出现问题,问题迅速传播,从而造成整个应用的瘫痪,我们称之为应用的雪崩效应。

在单体应用中,多个业务的功能模块放在一个应用中,且由于各个功能模块之前是紧耦合,因此不容易出现雪崩情况。但由于微服务松耦合、各个组件调用关系复杂的特点,雪崩现象就较为容器出现。为了避免雪崩情况的发证,就需要有熔断机制,采用断路模式。熔断机制相当于为每个微服务前面加一个“保险丝”。当电流负载过大的时候(如服务访出现故障问超时,并且超过设定的重试次数),保险丝烧断,中断客户端对该应用的访问,而不影响客户客户端访问其他正常运行的组件。

Spring Cloud 中熔断的实现,需要调用 Hystrix。而 Istio 本身自带熔断的功能。下面,我们进行实现展现。

在初始情况下,未配置熔断。
o4o2qhrjg5i

o4o2qhrjg5i

图 41. 配置熔断之前正常访问应用流量

接下来,我们在 productpage 的 destination rule 中配置熔断策略(trafficPolicy):每个链接最多的请求数量是一个;最多 pending 的 request 是一个、最多的连接数是一个。
清单 22. 在 destination rule 中配置熔断(open.yaml 配置文件部分内容)

spec:
  host: productpage
  subsets:
  - labels:
      version: v1
    name: v1
  trafficPolicy:
    connectionPool:
      http:
        http1MaxPendingRequests: 1
        maxRequestsPerConnection: 1
      tcp:
        maxConnections: 1
    tls:
      mode: ISTIO_MUTUAL

接下来,我们先删除旧的配置,应用熔断的配置。

qe3znt94468

qe3znt94468

图 42. 应用新配置

m268oxianam

m268oxianam

图 43. 发起大并发流量后的熔断

过一会,当问题熔断器打开后,业务恢复正常:
hbgfawoyf8

hbgfawoyf8

图 44. 熔断后的应用访问页面

Istio 的访问控制
Istio 中的访问控制有白名单和黑名单。白名单是允许从哪个服务到哪个服务的访问;黑名单是不允许从哪个服务到哪个服务之间的访问。两种实现的效果展现是一样的,由于篇幅游侠,本小节展示黑名单。

我们将在 details 服务上创建一个黑名单,从 productpage 发往 details 请求将会返回 403 错误码。

清单 23. 黑名单配置文件

[root@master ~]# cat acl-blacklist.yml
apiVersion: "config.istio.io/v1alpha2"
kind: denier
metadata:
  name: denycustomerhandler
spec:
  status:
    code: 7
    message: Not allowed
---
apiVersion: "config.istio.io/v1alpha2"
kind: checknothing
metadata:
  name: denycustomerrequests
spec:
---
apiVersion: "config.istio.io/v1alpha2"
kind: rule
metadata:
  name: denycustomer
spec:
  match: destination.labels["app"] == "details" && source.labels["app"]=="productpage"
  actions:
  - handler: denycustomerhandler.denier
instances: [ denycustomerrequests.checknothing ]

laq8oeshcig

laq8oeshcig

图 45. 应用黑名单
接下来,对 producepage 发起流量访问。从下图可以看到,从 productpage 到 details 之间的访问是被拒绝的。
2cieg8ouzmr
2cieg8ouzmr

图 46. Kali 显示应用流量访问

此时,通过浏览器访问 bookinfo,界面无法显示产品的详细信息,但其他微服务显示正常。
2ltq0xu3s2e

2ltq0xu3s2e

图 47. 访问 bookinfo 应用

我们删除黑名单,再访问 bookinfo,对 details 微服务的访问马上正常。
lk1fsnfsvwo

lk1fsnfsvwo

图 48. 删除黑名单策略

w0vimz47x9

w0vimz47x9

图 49. Kali 显示应用流量访问

plzr7jfv0ci

plzr7jfv0ci

图 50. 访问 bookinfo 应用

总结

通过本文,相信读者对微服务的概念和 Istio 的架构有了一定程度的理解。在微服务领域,正是由于 Istio 强大的功能、丰富的界面、可视化的监控,因此 Istio 将会越来越广泛使用。

参考资源

Istio 架构介绍
bookinfo 应用源代码
Quick Start with Kubernetes

如果觉得我的文章对您有用,请点赞。您的支持将鼓励我继续创作!

1

添加新评论0 条评论

Ctrl+Enter 发表
