记一次鲲鹏ARM服务器PXE批量装机踩的坑经验分享

字数 5552阅读 2160评论 0赞 3

文章摘要:

本文通过对鲲鹏ARM服务器的一次批量装机实战,提供了一些与x86服务器运维共通的ARM服务器运维思路,同时挖掘出一些ARM服务器所特有的问题。

文章背景

由于近期项目需要,在对一批华为鲲鹏920的ARM服务器(型号为天宫TG225 B1)进行批量装机的过程中,遇到了各种各样千奇百怪的bug(换个高情商的说法就是遇到了各种各样和x86服务器不一样的地方),遂记录本文,以供后续可能遇到问题时参考。

在阅读本文前,建议先阅读两篇前序文章《如何在20分钟内批量部署20台ESXi服务器》以及《使用PXE+NFS EFI引导安装RHEL6/7以及Kickstart安装》,有助于理解本文中提到的各种问题。(该两篇文章均可以在本平台上搜到)。

本次实施中使用的服务器为天宫TG225B1型号,CPU使用的是2颗基于ARM的华为鲲鹏920 32核双路型号,硬盘使用的是8块960G SSD,RAID卡使用的是Adeptec 3152-8i。实施的具体工作是需要批量将几十台该型号服务器批量配置为RAID5,并批量安装上麒麟V10的操作系统。实施思路为,首先使用虚拟机搭建pxe dhcp server环境,使服务器用pxe引导clonezilla通过脚本的方式进行RAID配置,然后使用pxe引导麒麟OS手动安装第一台服务器,使用该机器安装后自动生成的kickstart脚本进行后续服务器的自动部署麒麟操作系统。由于麒麟V10目前的版本是基于centos8,所以可以类比上述两篇文章中提到的批量部署RHEL的经验。下面就针对本次实施中遇到的问题逐一进行分析。

一、关于PXE获取到IP之后无ACK,无法获取引导文件

目前ARM服务器基本都是使用UEFI的方式进行引导,我们只需要关注EFI方式引导即可,Legacy引导已经随着时代的发展被扫进历史的垃圾桶。 正常情况下通过DHCP引导的PXE安装,DHCPdiscover -> DHCPoffer -> DHCPRequest -> DHCPACK,但是很奇怪的是在我们这个型号的服务器上始终没有发现有DHCP ACK的记录,这就意味着服务器无法获取到EFI引导文件。原来以为是我的dhcpd.conf配置写的不对,仔细核对了一翻发现没有问题,也在虚拟机测试了一下能正常引导。经过一翻搜索,发现原来是鲲鹏920的ARM服务器,在dhcpd的vendor-class-identifier 参数定义有特殊的字符串,下面给出本次实施中使用的dhcpd.conf的部分配置文件。

subnet192.168.3.0 netmask 255.255.255.0
{
   range 192.168.3.10 192.168.3.239;
   option routers 192.168.3.3;
   next-server 192.168.3.3;

class "HW-client" {
       match if substring
           (option vendor-class-identifier, 0,9) =
"HW-Client";
if option architecture-type = 00:0b {
               # Huawei Kunpeng 920 ARM64aarch64 EFI BIOS
               filename"images/BOOTAA64.EFI";
           }
   }

class "pxeclients" {
       match if substring
           (option vendor-class-identifier, 0,9) =
"PXEClient";
if option architecture-type = 00:07 or
           option architecture-type = 00:09 {
               # x86-64 EFI BIOS
               filename"images/shim.efi";
               # filename"images/BOOTX64.efi";
           } else if option architecture-type= 00:0b {
               # ARM64 aarch64 EFI BIOS
               filename"images/BOOTAA64.EFI";
           } else {
               # Legacy non-EFI BIOS
               filename"pxelinux.0";
           }
   }
}

为了兼顾多种平台的pxe引导需要,我们一般使用dhcpd.conf 中的class类功能进行不同cpu平台的区分,x86平台基本上默认vendor-class-identifier标识符都是 PXEClient 这个字符串,而ARM的生态目前还远不如x86这样高度统一,这就造成了不同的厂商可能会对各自生产的平台进行自定义,对于鲲鹏920的平台,需要将vendor-class-identifier 设为 HW-Client ,见上面配置文件的标红部分,注意该标识符大小写必须完全一致。在修改了vendor-class-identifier之后,终于能正常获取efi引导文件。

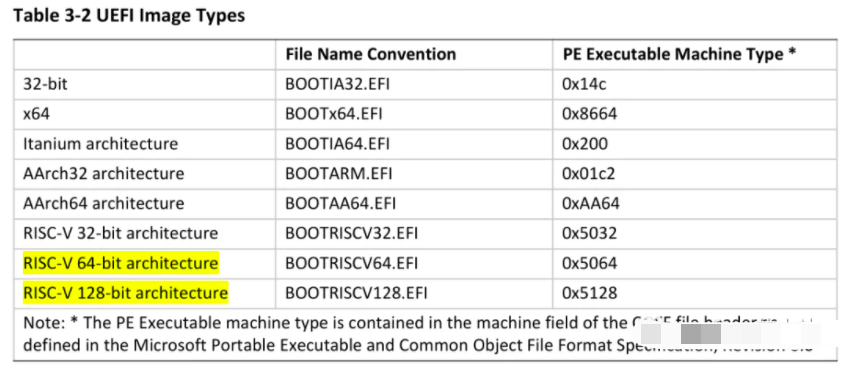

从UEFI的规范文件中我们看到,arm平台和x86平台的efi引导文件是不一样的,如下图。

所以本次的实施中,我们需要从麒麟aarch64的安装ISO中,提取名为BOOTAA64.EFI以及grubaa64.efi,以引导至grub efi的bootloader界面进一步进行安装程序的后续引导。 需要注意的是x86平台和arm64平台的efi文件都是不通用的。

二、关于clonezilla的arm64版本

clonezilla目前的官方正式发布的版本里面,只有x86-64的iso,经过一番寻找,在官网找到了experimental 的实验性质的arm64的版本iso,下载地址为 http://free.nchc.org.tw/clonezilla-live/experimental/arm/20200414-focal/,这个是基于ubuntu20.04 arm64的版本。实测可以正常用于引导本次实施中使用的鲲鹏920的TG225 B1服务器。

至于为什么要选择clonezilla用来自动配RAID,前序文章有提到,这里再写一下。其一是clonezilla的iso较小(约300M)引导较快;其二是它支持通过grub的引导参数来传递自定义参数,且支持的参数语法非常的灵活,诸如运行自定义脚本、挂载nfs此类都不在话下,如此一来引导之后调用raid卡的管理工具进行自动配raid的操作就不足为奇了。

三、关于Adaptec的RAID卡的配置工具

前序文章中我们在上一次实施x86的批量装机,大多配的是LSI/BCM/AVAGO的RAID卡,使用storcli的命令行工具可以方便的进行RAID配置。Adaptec的RAID卡也有自家的命令行管理工具叫arcconf ,使用方法跟前序文章中提到的 storcli 基本只有参数语法的差别。下面分享一下本次实施中使用的arcconf的命令。

arcconfDELETE 1 ARRAY ALL noprompt
arcconfcreate 1 logicaldrive max 5 0 8 0 9 0 10 0 11 0 12 0 13 0 14 0 15 noprompt

大致解释一下这个参数的意思,delete1是指对raid controller 1进行删除操作,删除对象是 array all 即所有raid组,noprompt是不提示直接删除。第二行的create 1 是指对raid controller 1 logicaldrive进行创建逻辑盘即raid组,max是指使用raid组的最大空间,5是指raid5,后面的0 8一直到0 15是指将哪些盘加入raid组中,这个盘号可以使用 arcconf list 1来获取。

四、关于麒麟V10进行pxe引导的一系列诡异问题及bug


menuentry 'Install Kylin V10 @ ARM64 UEFI Manually' --class red--class gnu-linux --class gnu --class os {
   linux/images/kylin/vmlinuz ip=dhcp inst.repo=http://192.168.3.3/kylin console=tty0video=VGA-1:640x480-32@60me
   # linux/images/kylin/vmlinuz rd.debug ip=dhcp inst.repo=nfs:192.168.3.3:/mnt/kylin/console=tty0 video=VGA-1:640x480-32@60me
   initrd/images/kylin/initrd.img
}

menuentry 'Install Kylin V10 @ ARM64 UEFI Kickstart' --class red--class gnu-linuxefi --class gnu --class os {
   linux/images/kylin/vmlinuz ip=dhcp inst.ks=http://192.168.3.3/ks.cfg console=tty0video=VGA-1:640x480-32@60me
   initrd /images/kylin/initrd.img
}

上面是我们在本次实施中最终成功引导的grub引导参数,供参考。

arm64的grub的内核和initrd行的关键字跟x86不一样,x86的efi方式引导的内核和initrd行的关键字分别是 linuxefi 和 initrdefi,不知道为何到了arm64中,又改回跟legacy模式引导一样 linux 和 initrd 了,实测如果跟x86平台一样在上述关键字后面加上efi的后缀,无法正常引导。

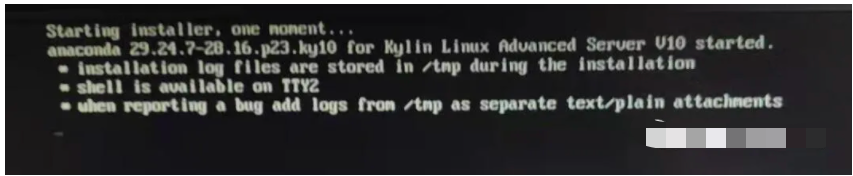

在正常获取了内核和initrd之后,就应该引导到安装界面了。但是在参考了kylinV10的安装光盘的grub配置文件,原来是没有 console=tty0 这个参数的。实测中发现如果不加这个参数,则会导致加载完内核和initrd之后一直就卡在光标闪烁的界面不动了无法进到安装界面,加了console的参数才正常。这个问题非常的诡异,使用光盘iso安装就不需要,而使用pxe就需要,怎么也说不过去。

在前序文章中,我们使用nfs方式来挂载rhel7的安装iso进行pxe安装。然而在本次的实施中,使用nfs挂载kylinV10的介质始终无法引导到安装界面,更为神奇的是在我们的dhcp server的虚拟机的日志中是能很明显的看到nfs的成功挂载安装介质目录的动作的。后续无奈只能使用http方式,这样便可以顺利引导到安装界面了。猜测可能是kylinV10的bug,在不指定版本的情况下默认应该是挂载的NFSv4,也可能是只支持v3吧。

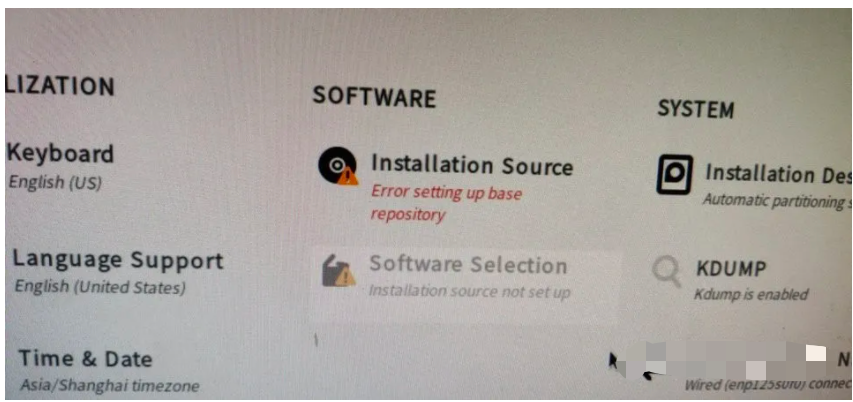

在踩了上面3个坑之后,终于看到了久违的安装界面,但是问题又来了。在安装界面无法正常获取到安装介质的repo,这就直接导致了无法选择需要安装的包无法继续安装。后面在麒麟厂商技术支持的指导下,我们发现原来是到了这个安装界面之后,网卡没能正常获取到ip地址,这个肯定是kylinV10的bug了。要解决这个问题,在图形安装界面的网卡配置那里,把网卡关一下再开一下,正确获取到IP之后,安装源就能正常获取到了。然后我们就对第一台服务器通过手动的方式完成了安装,安装完成重启进系统之后,在/root目录下面,它生成了kickstart的cfg文件,可以用于后续其它机器的批量自动安装OS。

但是这里又出现了另外一个问题,如果到安装界面后不能正确dhcp获取到IP,那就意味着后面使用kickstart的批量安装时同样会由于无法获取到IP而造成自动安装失败。为了解决这个问题,厂商建议是使用新版的install.img来进行安装,由于我们的http的安装介质是直接用厂商提供的iso挂载的,如果要替换这个文件,还得把iso解压出来,费时费力。经过分析,由于是第一次获取不到IP,那么我们在kickstart的文件里面,在安装开始前手动跑一下dhclient 获取一下IP,最终发现这个方法是可行的。操作起来很简单,编辑ks的cfg文件,在文件最开始,加入如下三行即可。


%pre
/sbin/dhclient
%end

最后的最后,我们还发现,手动安装的kylinV10自动生成的kickstart文件,在分区的部分会生成一些带有小数大小的分区或LV,而安装程序在解析kickstart文件时,遇到带有小数时直接就报错无法继续安装。解决办法也很简单,直接编辑kickstart文件,在分区/LV配置部分,把小数点及后面的小数直接删掉。在这个地方也能出现这样明显的bug是我万万没想到的。
