浪潮K1 Power Linux容器云存储测试报告

字数 7923阅读 7503评论 4赞 11

1. 背景和需求

近年来,我行联机交易业务量和数据量随着移动支付的发展而快速增长,手机银行、网银等互联网金融业务的创新,使得业务种类更加灵活、多样,人工智能、物联网等创新技术与金融行业的融合,使得业务场景更加敏捷、丰富,同时也会产生大量场景化、碎片化、移动化的非结构数据。业务品种、业务量、业务数据爆炸式的增长,给 IT 系统基础架构带来了很大的压力,我行积极在云化、分布式存储、开源数据库及新型数据库等基础架构方面进行相关调研和尝试,为建立灵活开放、高效协同、安全稳定的 IT 架构体系做技术储备。

Ceph 是当前非常流行的开源分布式存储系统,可以在单一平台上提供对象、块和文件系统存储。目前我行已经在开发测试中使用了 Ceph 作为开发测试平台的存储,主要为虚拟化平台提供 Datastore ,几乎所有系统的开发测试应用及数据库均有使用,主要为 rbd+iscsi 的方式。容器云平台目前也已经调研过多家商用平台,最后选定业内排名第一的 OpenShift ,计划未来一到两年,基于 OpenShift 容器云平台在开发测试环境完成上线。大部分新建系统,在条件具备的情况下,都会在容器云上尝试部署。部分具备条件的现有系统也会尝试向容器云迁移,例如直销银行、全媒体等。

OpenShift 和 Ceph 的使用场景在容器云环境中具有相当的代表性,也是本次测试选择的组合,我们希望可以验证容器云平台使用 Ceph 相关接口和场景,并且对容器和物理机对接分布式块存储做性能对比。

2. 测试方案设计

测试环境的设计,我们需要构建一个 OpenShift 容器云平台,一套 Ceph 分布式存储集群, OpenShift 容器云平台使用 cephfs 和 rbd 来作为存储,进行功能验证和性能测试。

硬件最终选用浪潮商用机器 K1 Power Linux 服务器 FP5280G2 和 FP5466G2 共 5 台, 1 台 FP5280G2 部署 OpenShift 集群, 1 台 FP5280G2 用作客户端压力机, 3 台 FP5466G2 用于部署 Ceph 分布式存储集群。

测试内容中功能主要是 cephfs 和 rbd 的在线扩容、快照和克隆,性能主要为 4k 读、 4k 写、 4k 读写(写 20% )。

3. 测试环境

3.1. 软硬件环境

OCP 及 Ceph 软件版本:

OpenShift 支持的存储类型接口详见附表 1

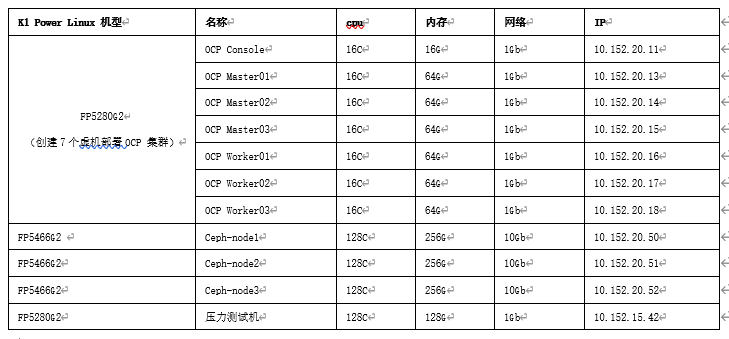

Ceph 集群配置

3.2. 环境配置

  • RBD : rbdpool
  • CephFS : hddpool metadatapool
  • Ceph 集群 public 网络: 10.152.20.0/24
  • cluster 网络 192.168.10.0/24
  • OCP 通过 10.152.20.0/24 网段与 Ceph 集群通信

3.3. Ceph-CSI 搭建

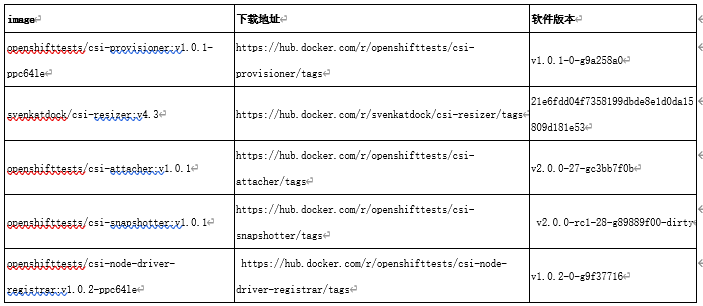

  • 下载相关镜像

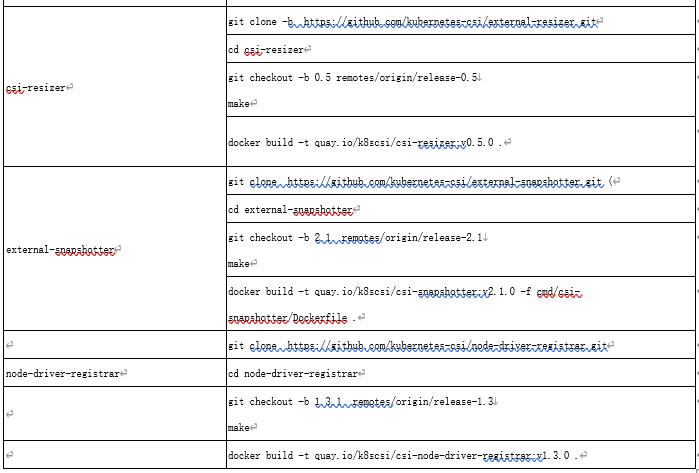

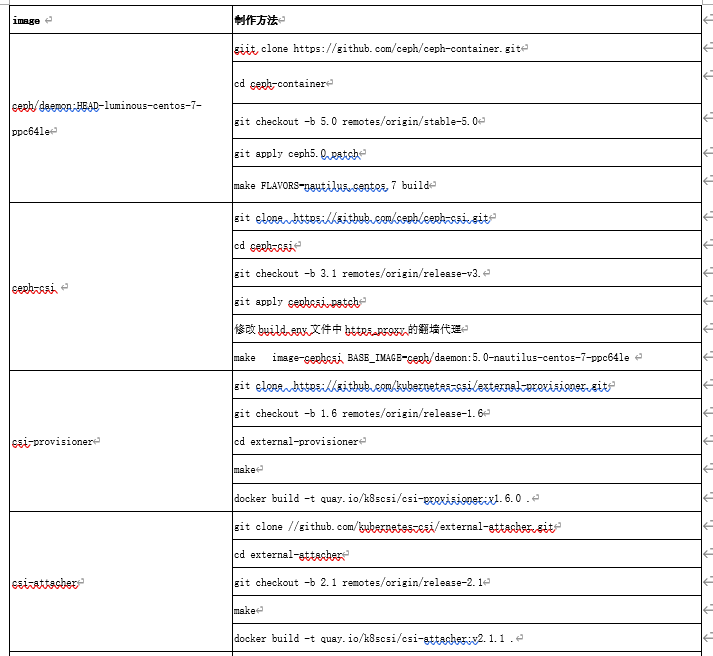

  • 下载软件制作镜像

操作步骤请参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/ceph-csi%E6%90%AD%E5%BB%BA.txt

4. 容器云存储功能测试

4.1. CephFS 快照

操作步骤请参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/%E5%88%9B%E5%BB%BAcephfs%E5%BF%AB%E7%85%A7.txt

  • 查看 ceph 上的快照
# oc get pvc cephfs-pvc-test-1
NAME                STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS    AGE
cephfs-pvc-test-1   Bound    pvc-fe16865e-73e5-41a0-b25f-f689689325a9   6Gi        RWO            csi-cephfs-sc   3d8h
# oc get pv  pvc-fe16865e-73e5-41a0-b25f-f689689325a9  --template {{.spec.csi.volumeAttributes.subvolumeName}}
csi-vol-ff6a2fd2-48f0-11eb-af6f-0a580abc021a

# ceph fs subvolume snapshot ls cephfs csi-vol-ff6a2fd2-48f0-11eb-af6f-0a580abc021a csi
[
    {
        "name": "csi-snap-81a2894f-4b85-11eb-8689-0a580abc021b"
    }
]
# ceph fs  subvolume snapshot info  cephfs csi-vol-ff6a2fd2-48f0-11eb-af6f-0a580abc021a csi-snap-81a2894f-4b85-11eb-8689-0a580abc021b csi
{
    "created_at": "2021-01-01 00:31:07.223110",
    "data_pool": "cephfsdatapool",
    "has_pending_clones": "no",
    "size": 13
}

4.2. RBD 快照

操作步骤请参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/%E5%88%9B%E5%BB%BArbd%E5%BF%AB%E7%85%A7.txt

  • 查看 ceph 上的 rbd 快照 snapshot_count: 1
# oc get pvc | grep test | grep rbd
rbd-pvc-test-1                 Bound         pvc-c962d9f8-d369-4220-b32c-a2192067f076   6Gi        RWO            csi-rbd-sc      32h
# oc get pv pvc-c962d9f8-d369-4220-b32c-a2192067f076  --template {{.spec.csi.volumeAttributes.imageName}}
csi-vol-ad53e44d-4a7e-11eb-8b7e-0a580abd0212
# rbd info rbdpool/csi-vol-ad53e44d-4a7e-11eb-8b7e-0a580abd0212
rbd image 'csi-vol-ad53e44d-4a7e-11eb-8b7e-0a580abd0212':
        size 6 GiB in 1536 objects
        order 22 (4 MiB objects)
        snapshot_count: 1
        id: 456c3fd86a570
        block_name_prefix: rbd_data.456c3fd86a570
        format: 2
        features: layering, operations
        op_features: clone-parent, snap-trash
        flags:
        create_timestamp: Wed Dec 30 17:09:44 2020
        access_timestamp: Fri Jan  1 01:51:58 2021
        modify_timestamp: Wed Dec 30 17:09:44 2020

4.3. CephFS 克隆

操作步骤参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/cephfs%E5%85%8B%E9%9A%86.txt

  • 查看 clone pvc 的数据,并写入数据
# echo clone >> 1
/tmp # cat 1
before
after
clone

4.4. RBD 克隆

操作步骤参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/rbd%E5%85%8B%E9%9A%86.txt

4.5. CephFS 在线扩容

操作步骤参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/cephfs%E5%9C%A8%E7%BA%BF%E6%89%A9%E5%AE%B9.txt

  • 确认扩容成功
# oc get pvc cephfs-pvc-test-1
NAME                STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS    AGE
cephfs-pvc-test-1   Bound    pvc-fe16865e-73e5-41a0-b25f-f689689325a9   18Gi       RWO            csi-cephfs-sc   6d21h

4.6. RBD 动态扩容

操作步骤参考以下文档:

https://github.com/powerlsr/ocp-ceph/blob/main/rbd%E5%8A%A8%E6%80%81%E6%89%A9%E5%AE%B9.txt

  • 确认扩容成功 , 由于块设备扩容还需要扩容文件系统,所以时间会比较久一些
# oc get pvc rbd-pvc-test-1
NAME             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
rbd-pvc-test-1   Bound    pvc-c962d9f8-d369-4220-b32c-a2192067f076   18Gi       RWO            csi-rbd-sc     4d22h

5. 性能测试

5.1. Ceph 性能测试

  • 登录压力测试机
# ssh 10.152.15.42
  • 安装 ceph-common-12.2.11-0.el7.ppc64le
yum install ceph-common
  • 拷贝 ceph 集群的 ceph.conf 及 admin 的 key
scp 10.152.20.50:/etc/ceph/ceph.conf /etc/ceph/
# scp 10.152.20.50:/etc/ceph/ceph.client.admin.keyring /etc/ceph/
  • 创建 rbd image
# rbd create rbdpool/rbdtest --size 20480
  • 映射 image
# rbd map rbdpool/rbdtest
# rbd showmapped
id pool image snap device
0 rbdpool rbdtest - /dev/rbd0
  • 格式化并挂载
# mkfs -t ext4 /dev/rbd0
# mount /dev/rbd0 /data
  • 测试项目一 :
  • 测试项目
  • 4k 随机写
  • 测试脚本
- fio -filename=/data/fiotest1 -direct=1 -iodepth 2 -rw=randwrite -ioengine=libaio -bs=4k -size=1G -numjobs=50 -runtime=60 -name=fio_randread4k -group_reporting
  • 测试结果
IOPS: 6409 - BW: 25.0MiB/s - LAT: min=696, max=1415.4k, avg=15583.58, stdev=55881.34
  • 测试项目二 :
  • 4k 随机读
  • 测试脚本
fio -filename=/data/fiotest1 -direct=1 -iodepth 2 -rw=randread -ioengine=libaio -bs=4k -size=1G -numjobs=50 -runtime=60 -name=fio_randwrite4k -group_reporting
  • 测试结果
- IOPS: 32.1k - BW: 125MiB/s - LAT: min=7, max=13707, avg=3108.38, stdev=1456.98
  • 测试项目三 :
  • 4k 随机写, 20% 写
  • 测试脚本
- fio -filename=/data/fiotest1 -direct=1 -iodepth 2 -rw=randrw -rwmixwrite=20 -ioengine=libaio -bs=4k -size=1G -numjobs=50 -runtime=60 -name=fio_randrw4k -group_reporting
  • 测试结果
IOPS write: 4212 - IOPS read: 16.8k - BW write: 16.5MiB/s - BW read : 65.7MiB/s - LAT write: min=717, max=575125, avg=6605.51, stdev=25104.31 - LAT read : min=7, max=596678, avg=4281.64, stdev=19703.22

5.2. 容器中的 Ceph 性能测试

  • 新建性能测试用 pvc rbd-pvc-ptest-1
# cat >> rbd-pvc-ptest-1.yaml << EOF apiVersion: v1 kind: PersistentVolumeClaim metadata: name: rbd-pvc-ptest-1 spec: accessModes: - ReadWriteOnce resources: requests: storage: 1Gi storageClassName: csi-rbd-sc EOF # oc apply -f rbd-pvc-ptest-1.yaml
  • 新建性能测试用 pod
test-pod-1.yaml << EOF apiVersion: v1 kind: Pod metadata: name: rbd-ptest-pod-1 namespace: default spec: containers: - command: image: centos tty: true name: mysql volumeMounts: - mountPath: /data name: mypvc volumes: - name: mypvc persistentVolumeClaim: claimName: rbd-pvc-ptest-1 EOF # oc apply -f rbd-ptest-pod-1.yaml # oc rsh rbd-ptest-pod-1
  • 测试项目一 :
  • 测试项目
  • 4k 随机写
  • 测试脚本
- fio -filename=/data/fiotest1 -direct=1 -iodepth 2 -rw=randwrite -ioengine=libaio -bs=4k -size=1G -numjobs=50 -runtime=60 -name=fio_randread4k -group_reporting
  • 测试结果
IOPS: 6047 - BW: 23.6MiB/s - LAT: min=684, max=814875, avg=16518.81, stdev=48518.86
  • 测试项目二 :
  • 4k 随机读
  • 测试脚本
fio -filename=/data/fiotest1 -direct=1 -iodepth 2 -rw=randread -ioengine=libaio -bs=4k -size=1G -numjobs=50 -runtime=60 -name=fio_randwrite4k -group_reporting
  • 测试结果
IOPS: 30.4k - BW: 119MiB/s - LAT: min=5, max=323491, avg=3282.20, stdev=3044.63
  • 测试项目三 :
  • 4k 随机写, 20% 写
  • 测试脚本
fio -filename=/data/fiotest1 -direct=1 -iodepth 2 -rw=randrw -rwmixwrite=20 -ioengine=libaio -bs=4k -size=1G -numjobs=50 -runtime=60 -name=fio_randrw4k -group_reporting
  • 测试结果
IOPS write: 3174 - IOPS read: 12.7k - BW write: 12.4MiB/s - BW read : 49.6MiB/s - LAT write: min=717, max=601613, avg=8937.87, stdev=31338.40 - LAT read : min=5, max=625524, avg=5608.13, stdev=24048.41

5.3. 性能对比


本次测试基于千兆网络环境

6. 测试结论

本次测试基于 K1 Power 容器云存储平台,测试验证了分布式文件存储和块存储在容器应用场景下的在线扩容、快照、克隆等生产环境常用功能,其中容器云后端存储采用开源统一分布式存储系统 Ceph ,提供了高性能,高可用性,高扩展性,作为 OpenShift 容器云平台后端存储可以保证数据的高可用性,验证了 ceph 作为容器云平台存储的可行性。从性能测试结果来看,容器内 rbd 块设备性能与物理机 rbd 块设备性能相比,大概有 6% 的损耗。在容器环境中 4k 小文件读 IOPS 达到 3W 以上,得益于 K1 Power Linux 服务器采用 POWER9 处理器,支持 SMT4 ,整机物理线程多达 176 ,特别是在小文件处理场景下能快速的响应高并发的前端 I/O 请求。

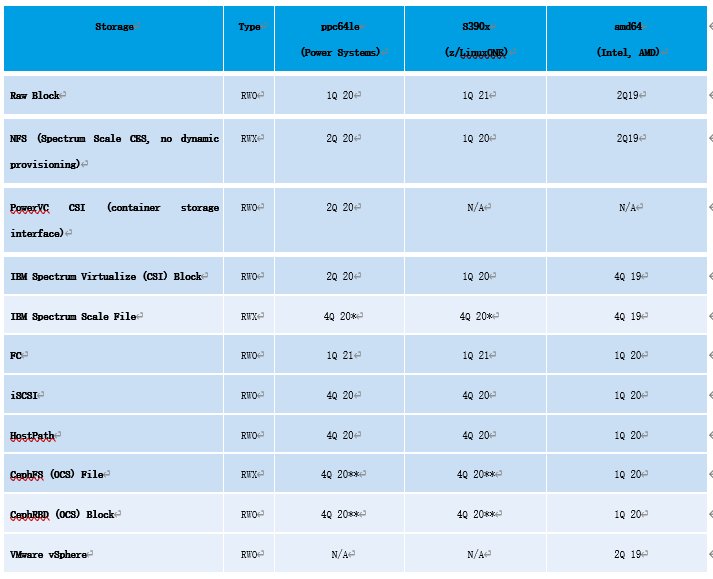

附表一:


RWX = read-write many (shared)
* Dependent on containerized Spectrum Scale (GA in 4Q)

RWO = read-write only (dedicated)
* Planned for OCP/OCS 4,6
